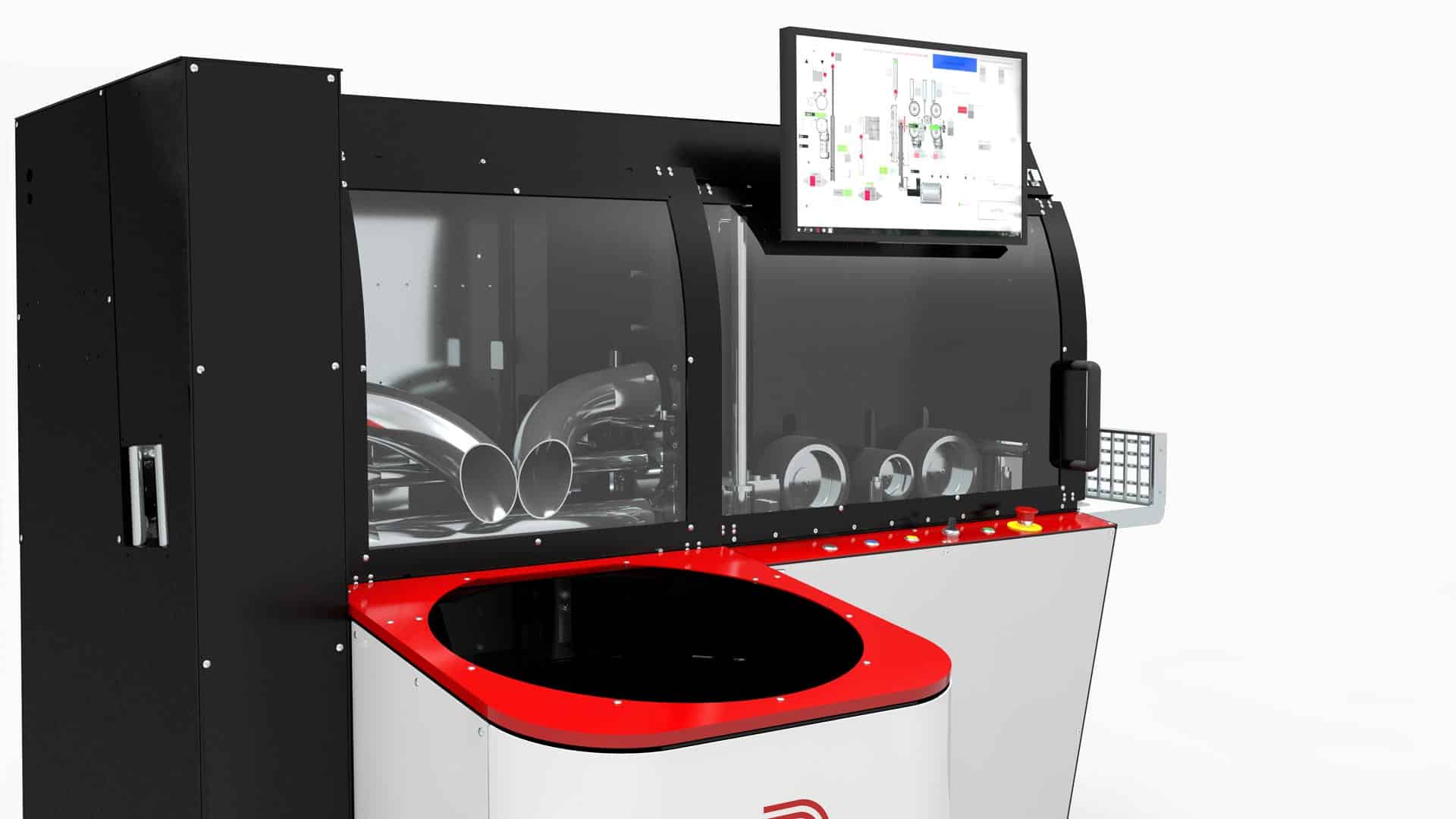

Machine de préfilage MS02
- AUTOMATISATION 80%
- CADENCE 80%
- Modularité 60%
Fonctionnalités
Mise en ordre numérique des divers types de gaines et de fils selon leurs dimensions, longueurs et colorations pour une optimisation accrue des délais de changement de fils et de gaines.
Filages dans des gaines C. E. I de 16, 20, 25, 32, 40 jusqu’à une longueur de 20 m en ligne droite !
La machine permet une coupe automatique des fils et le filage du PER de plomberie à la longueur souhaitée. De plus, la gaine peut également être coupée automatiquement à la longueur spécifiée.
L’opération génère des étiquettes imprimées pour chaque gaine qui sort.
Évacuation des gaines préfilées sous forme de couronnes.
Panneau de contrôle : la gestion de la machine est rendue intuitive grâce à une interface utilisateur conviviale. Divers niveaux d’accès sont disponibles, incluant ceux pour le programmeur, le personnel de maintenance et l’utilisateur final.
La machine de préfilage MS02 est équipée d’un logiciel qui peut se connecter directement aux logiciels de conception électrique Schembat et Desa, permettant ainsi une lecture automatique des plans et facilitant un processus de fabrication autonome plus efficace et précis.
Interface native Schembat, Desa, M-elecDWG, Excel en “plug and play”
Le logiciel intégré à la Machine de préfilage MS02 a été soigneusement conçu pour se synchroniser avec divers outils que les clients utilisent couramment.
Premièrement, il peut gérer les logiciels de DAO / CAO, utilisés dans les domaines de l’étude du câblage, la construction, et la fabrication de pieuvres électriques, tels que FTZ SCHEMBAT, DESA ou M-ElecDWG.
En plus de cela, il a la possibilité de se connecter à des solutions basées sur Excel, et peut être réglé manuellement pour simplifier le démarrage des opérations de fabrication sur la machine.
GAINS DE PRODUCTIVITÉ GARANTIS, IMPLANTATION SIMPLE
Gain de temps avec une vitesse d’avancement de filage de 3 mètres par seconde !
Economie sur la matière première avec une grande précision de coupe pour éviter les chutes inutiles. Précision de 1 cm pour 10 m.
Machine sans vibration, pas nécessité de se fixer au sol.
Conduite intuitive de la machine via interface opérateur.
Caractéristiques principales
- Alimentation 220VAC monophasé + air comprimé 7 bar.
- Motorisation filage et lovage par motoréducteurs 750 W à couple conique et variateur pour chaque moteur, permettant des vitesses différentielles pour le filage afin de réaliser une tension continue et un meilleur filage.
- Transmission galet polyuréthane D155 * 85 shore.
- Motorisation couronneuse (bol diamètre 550 mm) asservie et synchronisée par motoréducteur 750 W à couple conique et variateur.
- Précision de plus ou moins 80 mm pour une longueur de filage ou de lovage inférieure à 20 m.
- Logiciel propriétaire et carte électronique dédiée.
- Interface utilisateur par écran tactile 19″ et bouton de validation.
- Mouvements assurés par vérins pneumatiques ISO et système de distribution en ilot.
- Positionnement assuré par guidage linéaire de précision à patin à recirculation de billes.
- Coupe fils pour section de 70 mm2 en Aluminium ou Cuivre.
- Vitesse des moteurs de filage et de lovage 325 t/min soit une vitesse linéaire tangentielle maximum de filage / lovage 2.5 m/s.
- Capacité pour gaines diamètre 16, 20, 25, 32 et 40, Capacité pour 24 types de fils différents
- Longueur maximum de filage 20 m
Descriptif détaillé des fonctionnalités
- Maintien des fils par galets en compression verticale.
- Guidage de gaine concentrique avec le plan de fermeture des galets grâce aux 5 buses escamotables d’entrées de fils.
- Ré-enfilage automatique de fils lorsqu’il n’y a pas de changement de type, de diamètre, de nombre et de couleur de fils.
- Enfilage automatique de fils même en cas de changement de type, de diamètre, de nombre et de couleur de fils grâce au module Trieur + Navette
- Entrainement et maintien du fil par le même système.
- Vitesse des moteurs de filage 325t/min soit une vitesse linéaire tangentielle maximum de filage 2.5m/s.
- Couple maximum de traction 23Nm.
- Réglage de pression manuel.
- Sur-longueur de sortie de fils paramétrables.
- Double mesure de longueur de fils effectuée par galet libre et codeur incrémental lOOp/t. (en option)
- Magasin disposant de 24 fils en accès rapide sans contournement du bol de lovage.
- Coupe par couteaux à guidage concentrique en V.
- Durée de changement des couteaux par un opérateur qualifié inférieure à 15 min
- Durée de l’action de coupe inférieure à 3 secondes.
- Couteaux dédiés uniquement à la coupe des fils.
- Section maximum totale sectionnable: 70 mm² aluminium et cuivre.
- Coupe par couteaux à guidage concentrique en U sans coupe du fil.
- Durée de changement d’un couple couteaux par un opérateur qualifié inférieure à 5 min.
- Durée de l’action de coupe inférieure à 3 secondes.
- Un couple de couteaux est dédié à chaque diamètre de gaines.
- 5 diamètres de gaines admissibles : 16, 20, 25, 32 et 40.
- Coupe de tuyaux gainés PER diamètre 12, 16, 20 et 25.
- Vitesse des moteurs de lovage 325 t/min soit une vitesse linéaire tangentielle maximum de lovage de 2,5 m/s.
- Maintien de la gaine en cours de filage par galets en compression verticale.
- Guidage de gaine concentrique avec le plan de fermeture des galets grâce aux 5 buses escamotables d’entrées de fils.
- Déchargement en couronne 550 mm extérieur n’excédant pas 40 m de longueur.
- Réalisation de couronnes de fils non gainés.
- Couple maximum de traction 23 Nm.
- Réglage de pression paramétrable et automatique par vanne proportionnelle.
- Mode PER : pour la mise à longueur de tuyaux gainés PER.
- Précision de plus ou moins 100 mm pour une longueur de filage ou de lovage inférieure à 20 m.
- La machine dispose de codeurs
- Résolution codeur incrémentale : l00 p/t
- La fileuse dispose d’un programme de procédure d’étalonnage.
- Historique type Excel de conservation des données à savoir : le nom de l’opérateur, la date et l’heure, le nom du dossier, le nom de la gaine, les sections et couleur de fils et de gaines et les différentes longueurs filées et lovées.
- L’ergonomie de la machine favorise le travail de l’opérateur.
- Encombrement au sol : L1700 * P1500*H1800
- Fabrication sous la directive “machine spéciale”
- Certification APAVE. Sur demande
- Modification de la variation de la vitesse par l’opérateur en cours de cycle.
- Modification de la pression de serrage pour le maintien du fils PER et gaine par l’opérateur.
- Réglages paramétrables via l’interface tactile.
Modules complémentaires
Module étiquette - ETI
Impression d’étiquettes en sortie
automatique par gaine.
Pose automatique / possibilité d’apposer plusieurs étiquettes sur la même gaine.
Module trieur des fils - TFI
Trieur de fils permettant l’avancement des
fils sélectionnés
Automatisation des fils à gainer =
aucune action de l’opérateur
Module navette - NAV
Module navette qui récupère activement les fils avancés par le dispositif de triage. Spécialement conçu pour placer ces fils de manière précise et sécurisée à l’intérieur de la buse, optimisant le processus de filage.
