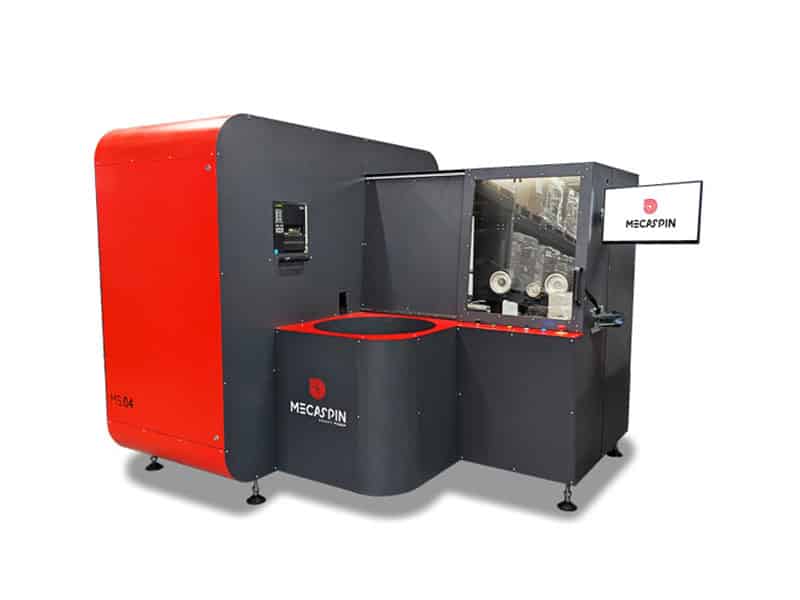

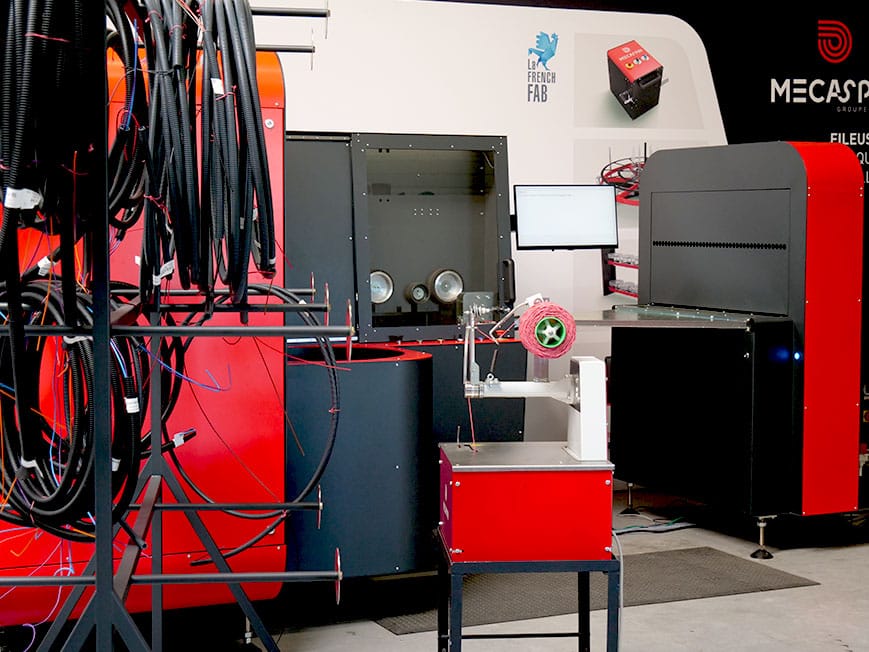

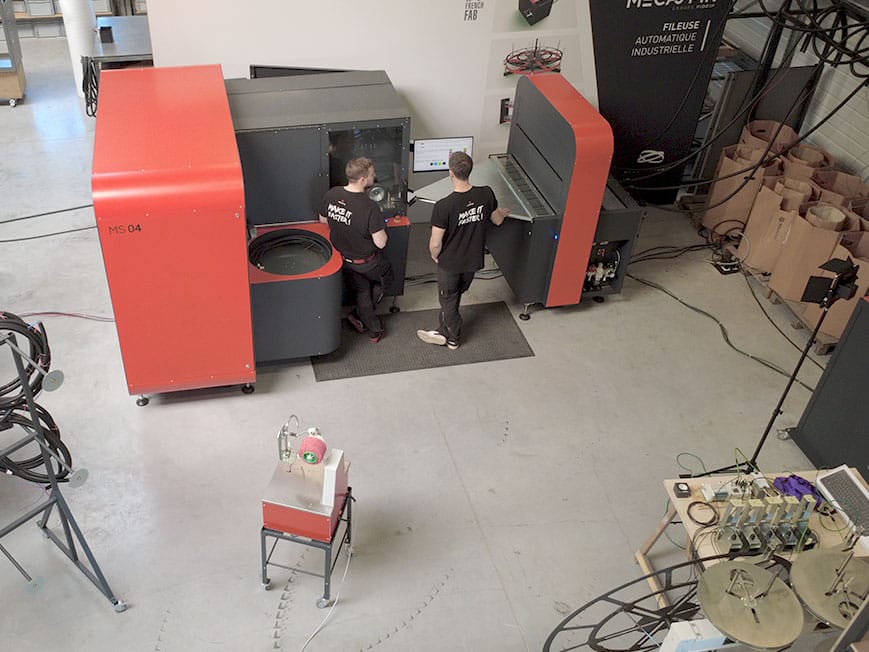

Préfileuse de gaine MS04

MS04 est une préfileuse de gaine automatique et modulable permettant l’enfilage de fils électriques, la mise à longueur, la coupe, l’étiquetage et le couronnage de gaines filées, ainsi que la coupe à longueur et le couronnage de tube gainé type PER.

AUTOMATISATION 100% 100%
CADENCE 100% 100%
Modularité 100% 100%

Téléchargez la fiche technique

Contactez-nous pour cette machine

Demandez un essai

Fonctionnalités

Gaines et fils sont triés informatiquement en fonction de leurs diamètres, couleurs, longueurs. Les temps de changement de gaines et de fils sont optimisés.

Jusqu’à 30 mètres de longueur en ligne droite sur les filages dans des gaines C.E.I. de 16, 20, 25, 32 et 40.

Gaine, fils et PER de plomberier coupés automatiquement à longueur.

Étiquettes imprimées automatiquement en sortie de gaine avec pose manuelle.

Mise en couronne lors du déchargement des gaines filées.

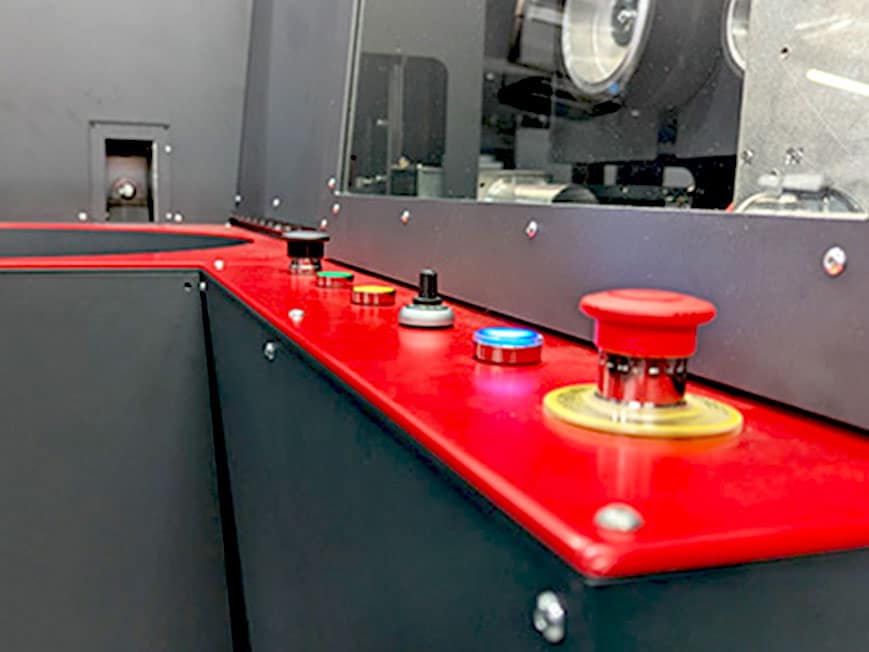

Interface opérateur via écran de commande intuitif avec plusieurs niveaux d’accès maintenance, programmation, utilisateur

Intégration des carnets de plans en natif depuis FTZ Schembat, Desa pour un lancement en fabrication autonome sur la machine MS04

Intégration native depuis Schembat, Desa, M-elecDWG, Excel en “plug and play”

La préfileuse MS04 a été conçue pour gérer les interfaces avec les logiciels et outils utilisés par les clients.

FTZ SCHEMBAT, DESA ou M-ElecDWG peuvent être interfacés avec votre machine pour intégrer directement les plans de câblages et de pieuvres électriques.

La MS04 peut aussi être paramétrée avec Excel ou bien en manuel pour pouvoir gérer toutes les situations.

Gains de productivité garantis, implantation simple

Gagnez du temps avec une vitesse d’avancement de filage de 3 mètres par seconde !

Economisez en évitant les chutes inutiles sur la matière première grâce à la grande précision de coupe de la machine. Précision de 1 cm pour 10 m.

Vibrations très faibles de la machine, il n’est pas nécessaire de la fixer au sol.

Pilotage de la machine très simple grâce à son grand écran tactile.

Caractéristiques principales

Alimentation 220VAC monophasé + air comprimé 7 bar.
- Motorisation filage et lovage par motoréducteurs 750 W à couple conique et variateur pour chaque moteur, permettant des vitesses différentielles pour le filage afin de réaliser une tension continue et un meilleur filage.
Transmission galet polyuréthane D155 * 85 shore.

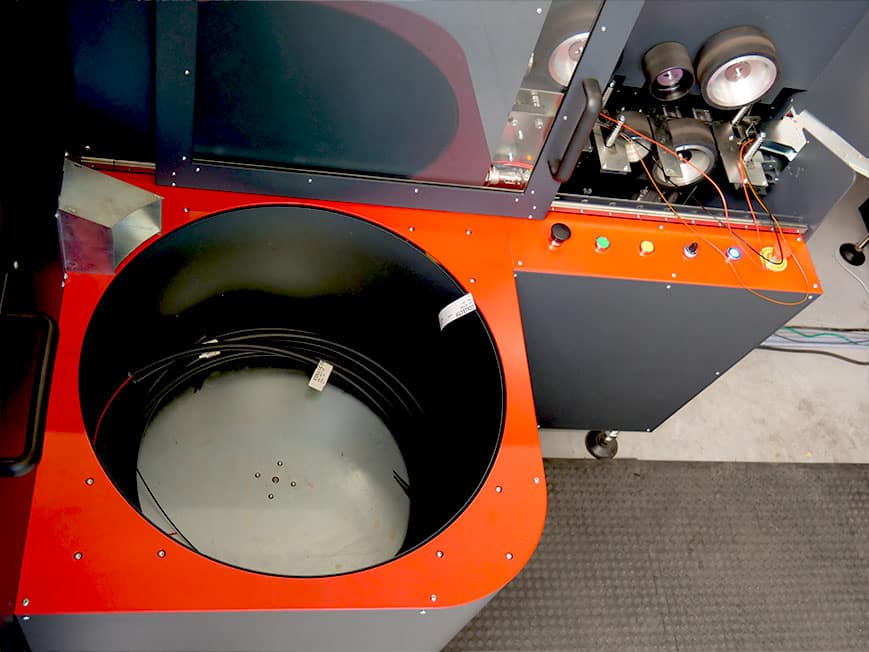

- Motorisation couronneuse (bol diamètre 550 mm) asservie et synchronisée par motoréducteur 750 W à couple conique et variateur.
Précision de plus ou moins 80 mm pour une longueur de filage ou de lovage inférieure à 40 m.
Logiciel propriétaire et carte électronique dédiée.
Interface utilisateur par écran tactile 19″ et bouton de validation.

Mouvements assurés par vérins pneumatiques ISO et système de distribution en ilot.
Positionnement assuré par guidage linéaire de précision à patin à recirculation de billes.
Coupe fils pour section de 70 mm² en Aluminium ou Cuivre.
- Vitesse des moteurs de filage et de lovage 325 t/min soit une vitesse linéaire tangentielle maximum de filage / lovage 2.5 m/s.
Capacité pour gaines diamètre 16, 20, 25, 32 et 40, Capacité pour 24 types de fils différents
Longueur maximum de filage 40 m

Descriptif détaillé des fonctionnalités

Maintien des fils par galets en compression verticale.

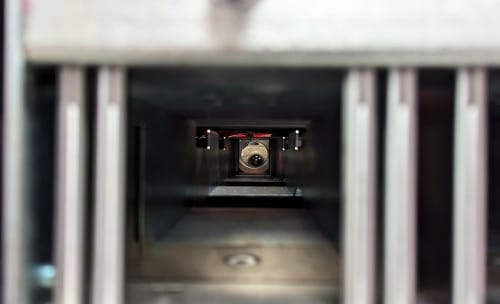

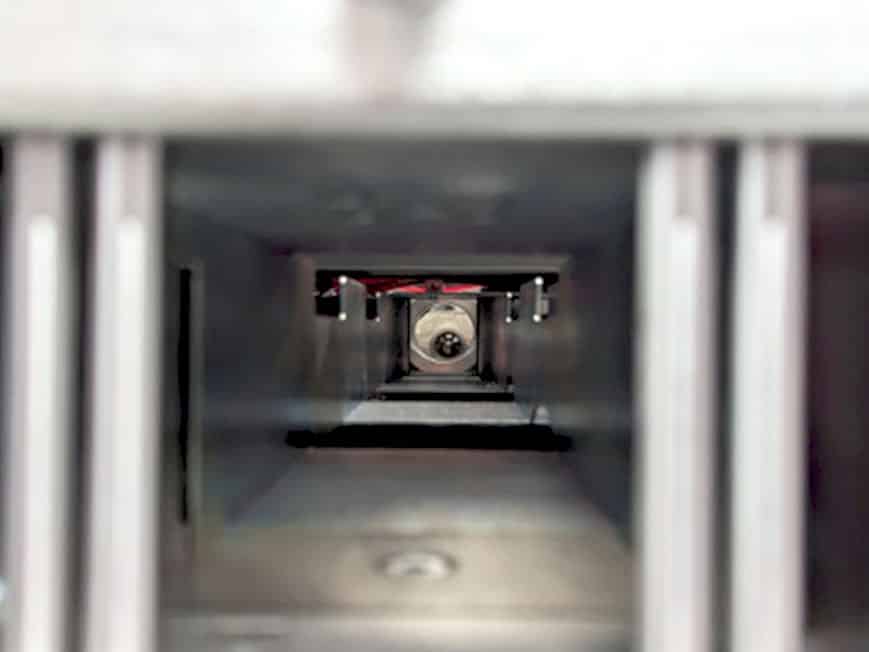

Guidage de gaine concentrique avec le plan de fermeture des galets grâce aux 5 buses escamotables d’entrées de fils.
Ré-enfilage automatique de fils lorsqu’il n’y a pas de changement de type, de diamètre, de nombre et de couleur de fils.
Enfilage automatique de fils même en cas de changement de type, de diamètre, de nombre et de couleur de fils grâce au module Trieur + Navette
Entrainement et maintien du fil par le même système.
Vitesse des moteurs de filage 390 t/min soit une vitesse linéaire tangentielle maximum de filage 3 m/s.
Couple maximum de traction 23 Nm.
Réglage de pression manuel.
Sur-longueur de sortie de fils paramétrables.
Double mesure de longueur de fils effectuée par galet libre et codeur incrémental lOO p/t. (en option)
Magasin disposant de 24 fils en accès rapide sans contournement du bol de lovage.

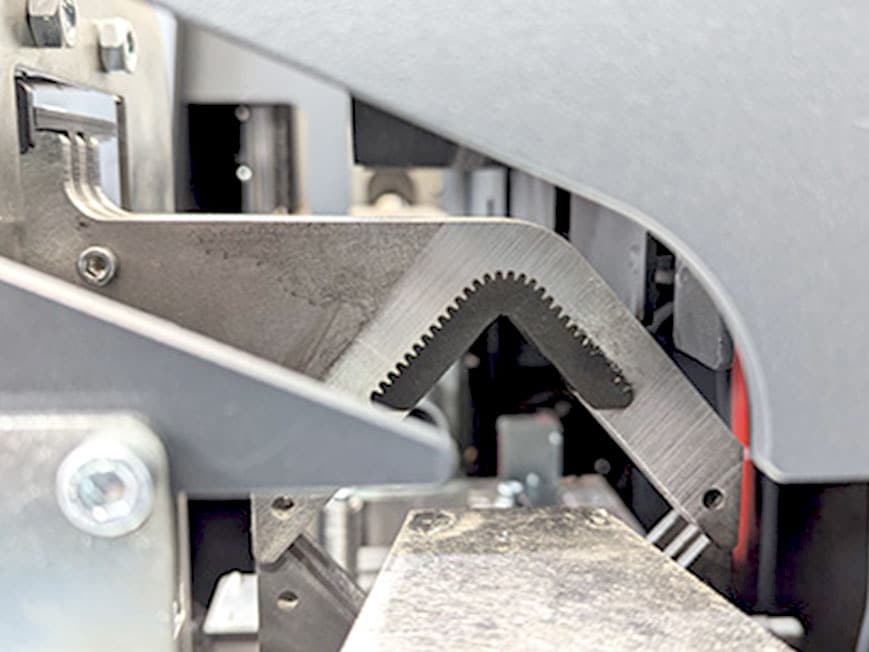

Coupe par couteaux à guidage concentrique en V.
Durée de changement des couteaux par un opérateur qualifié inférieure à 15 min
Durée de l’action de coupe inférieure à 3 secondes.
Couteaux dédiés uniquement à la coupe des fils.
Section maximum totale sectionnable: 70 mm² aluminium et cuivre.

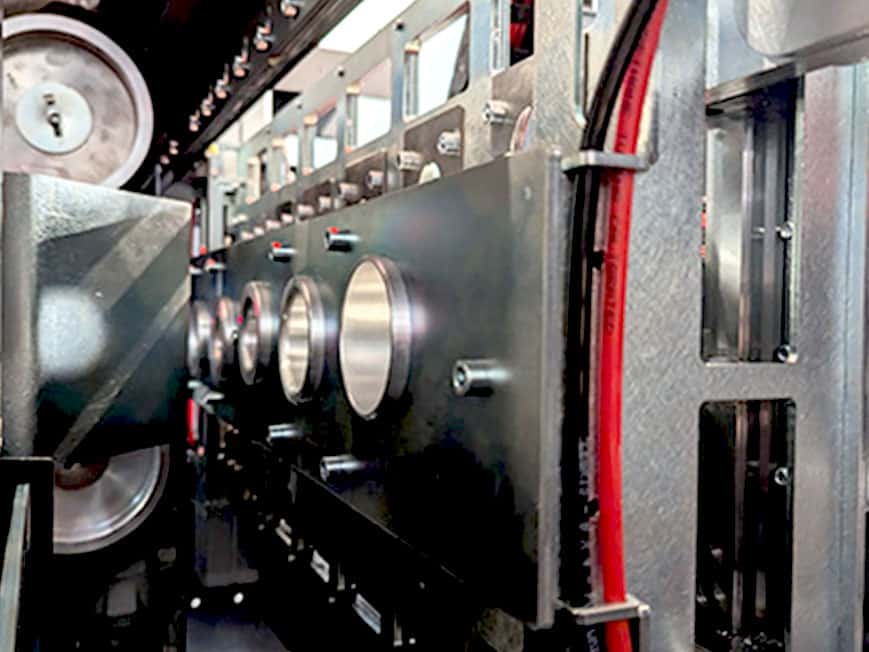

Coupe par couteaux à guidage concentrique en U sans coupe du fil.
Durée de changement d’un couple couteaux par un opérateur qualifié inférieure à 5 min.
Durée de l’action de coupe inférieure à 3 secondes.
Un couple de couteaux est dédié à chaque diamètre de gaines.
5 diamètres de gaines admissibles : 16, 20, 25, 32 et 40.
Coupe de tuyaux gainés PER diamètre 12, 16, 20 et 25.

Vitesse des moteurs de lovage 390 t/min soit une vitesse linéaire tangentielle maximum de lovage de 3 m/s.

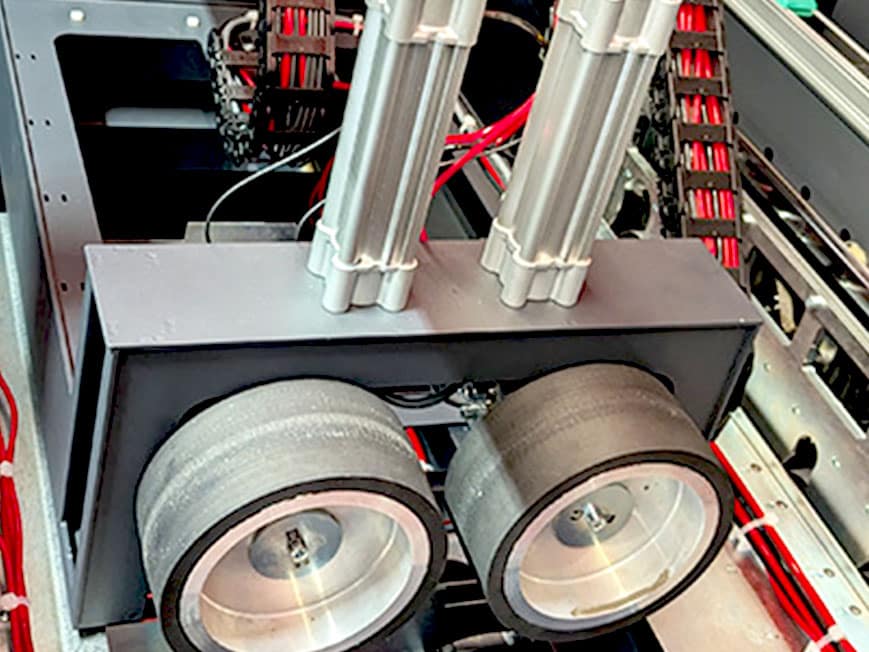

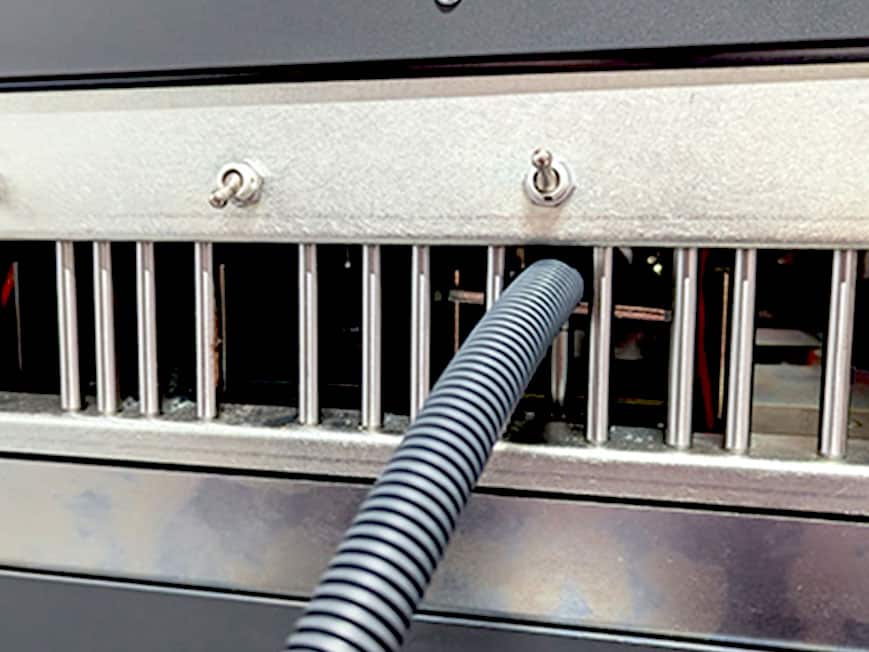

Maintien de la gaine en cours de filage par galets en compression verticale.
Guidage de gaine concentrique avec le plan de fermeture des galets grâce aux 5 buses escamotables d’entrées de fils.
Déchargement en couronne 550 mm extérieur n’excédant pas 40 m de longueur.
Réalisation de couronnes de fils non gainés.
Couple maximum de traction 23 Nm.
Réglage de pression paramétrable et automatique par vanne proportionnelle.
Mode PER : pour la mise à longueur de tuyaux gainés PER.

Précision de plus ou moins 100 mm pour une longueur de filage ou de lovage inférieure à 40 m.
La machine dispose de codeurs
Résolution codeur incrémentale : l00 p/t
La fileuse dispose d’un programme de procédure d’étalonnage.
Historique type Excel de conservation des données à savoir : le nom de l’opérateur, la date et l’heure, le nom du dossier, le nom de la gaine, les sections et couleur de fils et de gaines et les différentes longueurs filées et lovées.

L’ergonomie de la machine favorise le travail de l’opérateur.
Encombrement au sol : L2500 * P1500*H1800.
Fabrication sous la directive “machine spéciale”

Modification de la variation de la vitesse par l’opérateur en cours de cycle.
Modification de la pression de serrage pour le maintien du fils PER et gaine par l’opérateur.
Réglages paramétrables via l’interface tactile.

Modules complémentaires

Module étiquette - ETI

Impression d’étiquettes en sortie
automatique par gaine.
Pose automatique / possibilité d’apposer plusieurs étiquettes sur la même gaine.

Module trieur des fils - TFI

Trieur de fils permettant l’avancement des
fils sélectionnés
Automatisation des fils à gainer =
aucune action de l’opérateur

Module navette - NAV

Module navette qui récupère activement les fils avancés par le dispositif de triage. Spécialement conçu pour placer ces fils de manière précise et sécurisée à l’intérieur de la buse, optimisant le processus de filage.
