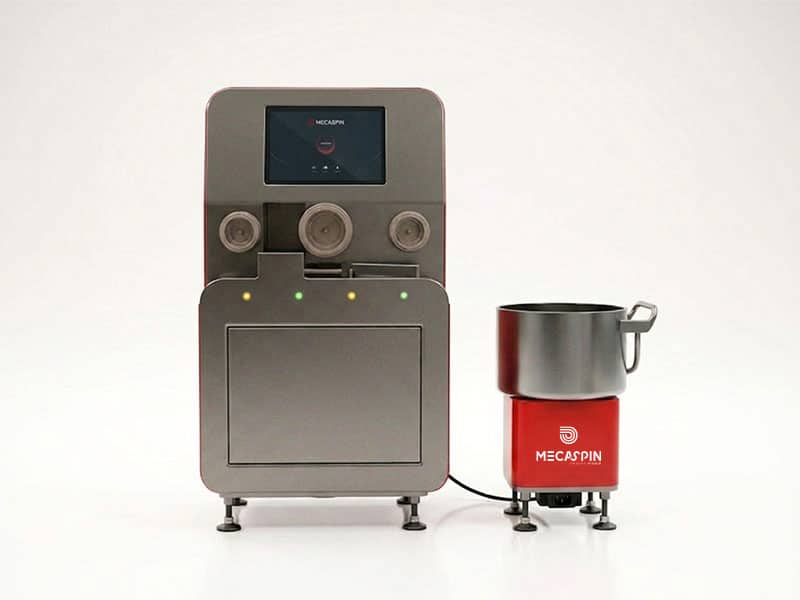

Pré-fileuse
semi-automatique MS01

Machine de filage industrielle semi-automatique permettant l’enfilage de fils et la mise à longueur et la coupe de la gaine et des fils électriques. La longueur de filage est de 20m. Les données de production peuvent être intégrés manuellement via l’interface utilisateur ou lus en automatique.
Avec une grande robustesse et une haute fiabilité, la pré-fileuse semi-automatique de gaine MS01 s’adapte parfaitement à une utilisation par des électriciens pour une activité de conception de pieuvre électrique

AUTOMATISATION 60% 60%
CADENCE 80% 80%
Modularité 50% 50%

Contactez-nous pour cette machine

Demandez un essai

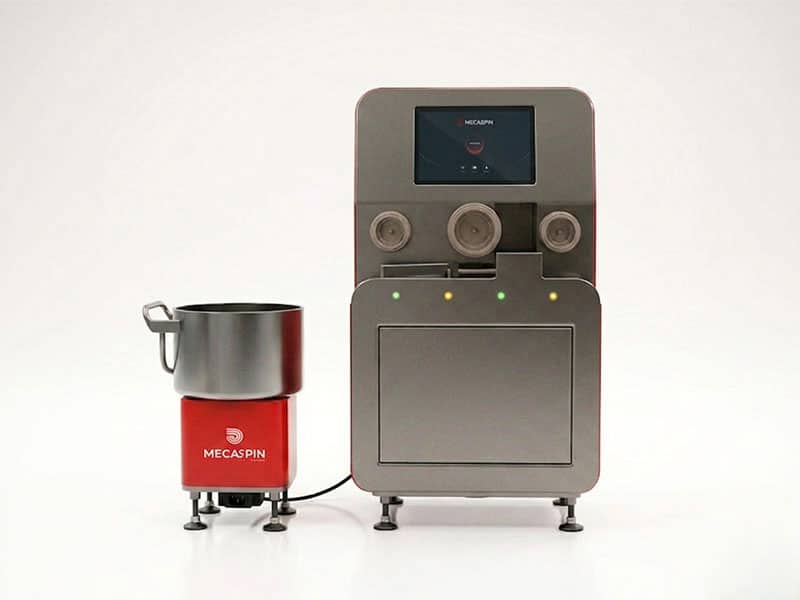

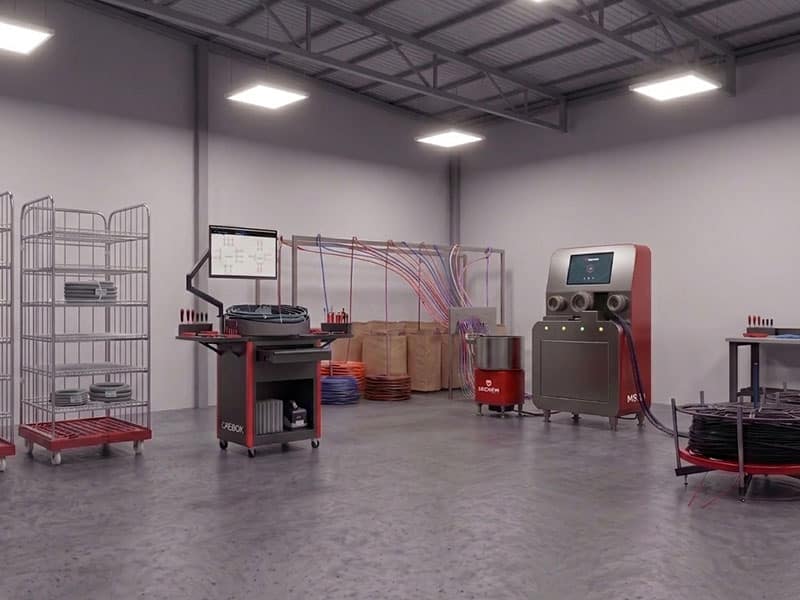

Pré-fileuse semi-automatique MS01

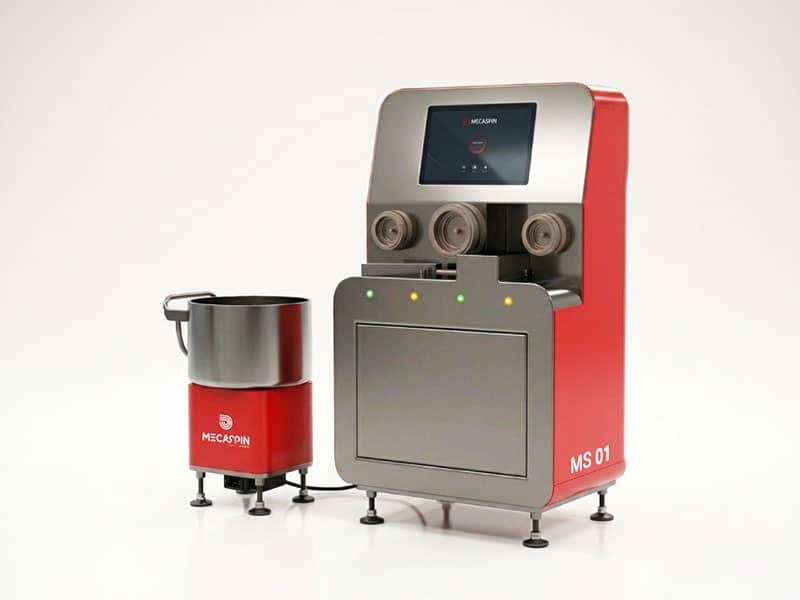

Fileuse semi-automatique MS01

Fonctionnalités

2 Modules de pilotage

La pré-fileuse MS01 offre un pilotage automatique où l’opérateur renseigne les longueurs souhaitées via une interface dédiée, et un pilotage manuel où l’opérateur peut ajuster la vitesse de filage et la direction du moteur pour atteindre la longueur de filage souhaitée.

Automatisation

La MS01, dotée d’un système d’automatisation efficace, assure une production constante et précise de pré-filage de gaines, facilite la coupe manuelle et garantit une productivité maximale tout en préservant la qualité du travail.

Robustesse

La MS01 offre une interface homme-machine robuste, résistante aux chocs et ergonomique, qui propose des fonctions essentielles pour le filage tout en maintenant une haute qualité d’utilisation.

Adaptabilité

De petite taille et adaptable, la pré-fileuse de gaine MS01 peut se connecter parfaitement avec tous les équipements périphériques de Mecaspin, permettant ainsi une totale interconnectivité de l’atelier.

Qualité

Avec une précision de filage exceptionnelle de 99,9%, une capacité à traiter des gaines jusqu’à 20m de long, une coupe nette et une rapidité de filage significative, la machine MS01 augmente considérablement l’efficacité de la production tout en renforçant la qualité du travail.

Gains de productivité garantis, implantation simple

Gain de productivité : Cadence comprise entre 30 et 140 gaines/h

Gain en organisation : marquage des gaines, production en série, ordonnancement, Lean

Gain en matière : 10 000 euros d’économie observé en un an sur une base de 1500 log/an

Gain en polyvalence : Prise en main de la machine en 15 min

Gain en sécurité : Poste de travail ergonomique, réduction des troubles musculaires, certifié APAVE

Gain en analyse : Données de productions disponibles via le logiciel machine

Caractéristiques principales

Alimentation 220VAC monophasé + air comprimé 7 bar.
- Motorisation filage et lovage par motoréducteurs 750 W à couple conique et variateur pour chaque moteur, permettant des vitesses différentielles pour le filage afin de réaliser une tension continue et un meilleur filage.
Cadence de production 30 à 40 gaines/heures.
Précision de longueur de 99.9% – 1 cm pour 10 m
Logiciel propriétaire et carte électronique dédiée.
Interface utilisateur par écran 19″ et bouton de validation.
Fréquence d’utilisation : 8h/24h – 16h/24h – 24h/24h

Débit seulement de fils ou de gaines possible
Mouvements assurés par vérins pneumatiques ISO et système de distribution en ilot.
Positionnement assuré par guidage linéaire de précision à patin à recirculation de billes.
Coupe fils pour section de 15 mm² en Aluminium ou Cuivre.
MS01 adaptée aux gaines en plastique et gaine PER
Longueur maximum de filage 20 m
Encombrement au sol : L1000 * P1250*H850
Durée d’un cycle de préfilage de 70 secondes

Descriptif détaillé des fonctionnalités

Maintien des fils par galets en compression verticale.
Guidage de gaine concentrique avec le plan de fermeture des galets grâce aux 5 buses escamotables d’entrées de fils.
Ré-enfilage automatique de fils lorsqu’il n’y a pas de changement de type, de diamètre, de nombre et de couleur de fils.
Enfilage automatique de fils même en cas de changement de type, de diamètre, de nombre et de couleur de fils grâce au module Trieur + Navette
Entrainement et maintien du fil par le même système.
Vitesse des moteurs de filage 390 t/min soit une vitesse linéaire tangentielle maximum de filage 3 m/s.
Couple maximum de traction 23 Nm.
Réglage de pression manuel.
Sur-longueur de sortie de fils paramétrables.
Double mesure de longueur de fils effectuée par galet libre et codeur incrémental lOO p/t. (en option)
Magasin disposant de 24 fils en accès rapide sans contournement du bol de lovage.

Coupe par couteaux à guidage concentrique en V.
Durée de changement des couteaux par un opérateur qualifié inférieure à 15 min
Durée de l’action de coupe inférieure à 3 secondes.
Couteaux dédiés uniquement à la coupe des fils.
Section maximum totale sectionnable: 15 mm² aluminium et cuivre.

Coupe par couteaux à guidage concentrique en U sans coupe du fil.
Durée de changement d’un couple couteaux par un opérateur qualifié inférieure à 5 min.
Durée de l’action de coupe inférieure à 3 secondes.
Un couple de couteaux est dédié à chaque diamètre de gaines.
5 diamètres de gaines admissibles : 16, 20, 25, 32 et 40.
Coupe de tuyaux gainés PER diamètre 12, 16, 20 et 25.

Vitesse des moteurs de lovage 390 t/min soit une vitesse linéaire tangentielle maximum de lovage de 3 m/s.
Maintien de la gaine en cours de filage par galets en compression verticale.
Guidage de gaine concentrique avec le plan de fermeture des galets grâce aux 5 buses escamotables d’entrées de fils.
Déchargement en couronne 550 mm extérieur n’excédant pas 40 m de longueur.
Réalisation de couronnes de fils non gainés.
Couple maximum de traction 23 Nm.
Réglage de pression paramétrable et automatique par vanne proportionnelle.
Mode PER : pour la mise à longueur de tuyaux gainés PER.

Précision de plus ou moins 100 mm pour une longueur de filage ou de lovage inférieure à 40 m.
La machine dispose de codeurs
Résolution codeur incrémentale : l00 p/t
La fileuse dispose d’un programme de procédure d’étalonnage.
Historique type Excel de conservation des données à savoir : le nom de l’opérateur, la date et l’heure, le nom du dossier, le nom de la gaine, les sections et couleur de fils et de gaines et les différentes longueurs filées et lovées.

L’ergonomie de la machine favorise le travail de l’opérateur.
Encombrement au sol : L2500 * P1500*H1800.
Fabrication sous la directive “machine spéciale”

Modification de la variation de la vitesse par l’opérateur en cours de cycle.
Modification de la pression de serrage pour le maintien du fils PER et gaine par l’opérateur.
Réglages paramétrables via l’interface tactile.

Modules complémentaires

Module étiquette - ETI

Impression d’étiquettes en sortie
automatique par gaine.
Pose automatique / possibilité d’apposer plusieurs étiquettes sur la même gaine.

Module trieur des fils - TFI

Trieur de fils permettant l’avancement des
fils sélectionnés
Automatisation des fils à gainer =
aucune action de l’opérateur

Module navette - NAV

Module navette qui récupère activement les fils avancés par le dispositif de triage. Spécialement conçu pour placer ces fils de manière précise et sécurisée à l’intérieur de la buse, optimisant le processus de filage.
