Équipement de câblage

Poste de câblage simple pour pieuvres électrique

ErgoCab

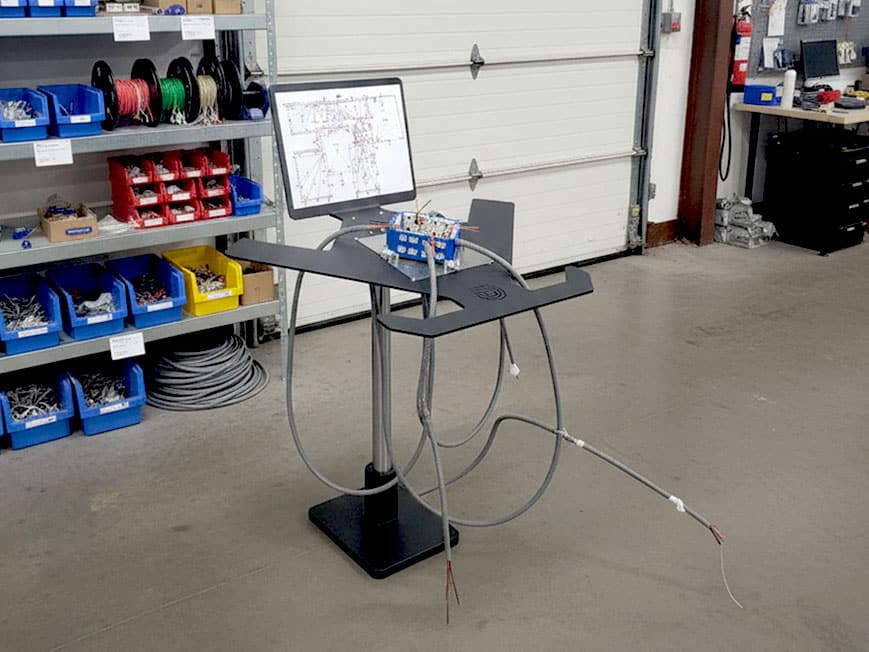

Le poste de montage de pieuvre facilite l’assemblage rapide et précis des installations électriques. Il est équipé d’un support pour plan de câblage, permettant de suivre directement le schéma et de réduire les erreurs. Les gaines peuvent être amenées et organisées sur le poste pour un accès pratique. Les boîtes de dérivation se placent et se câblent directement sur le support. Ce poste est idéal pour les fabricants de pieuvres et électriciens, optimisant productivité et organisation. Il existe plusieurs versions pour s’adapter aux besoins et méthodes de montage.

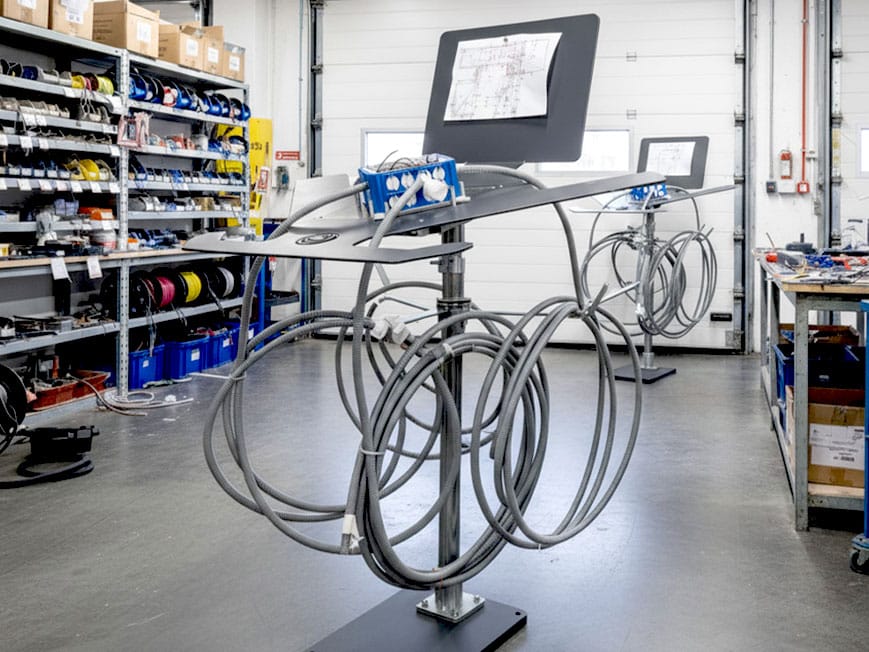

ErgoCab, le poste de câblage de pieuvres électriques | Mecaspin

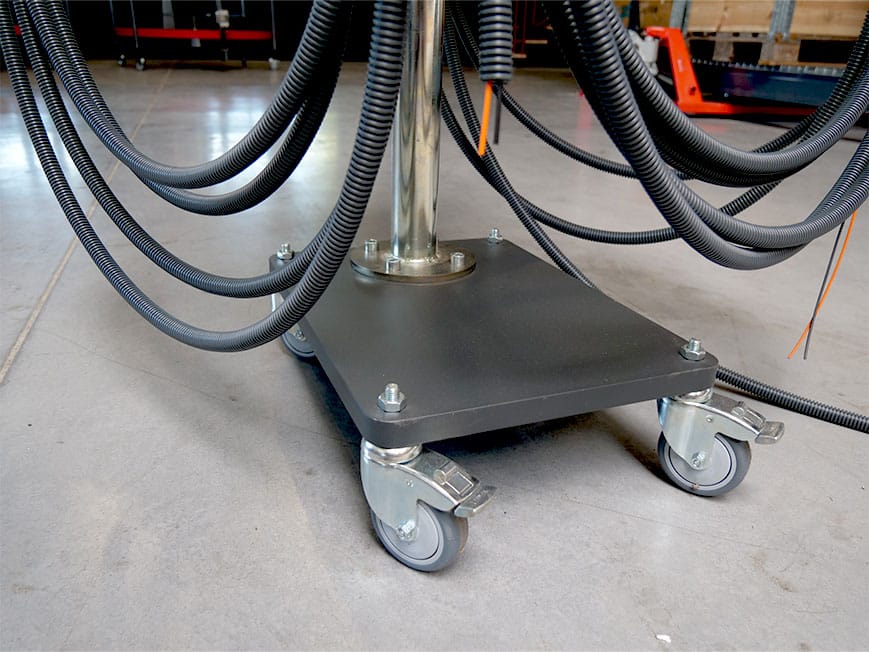

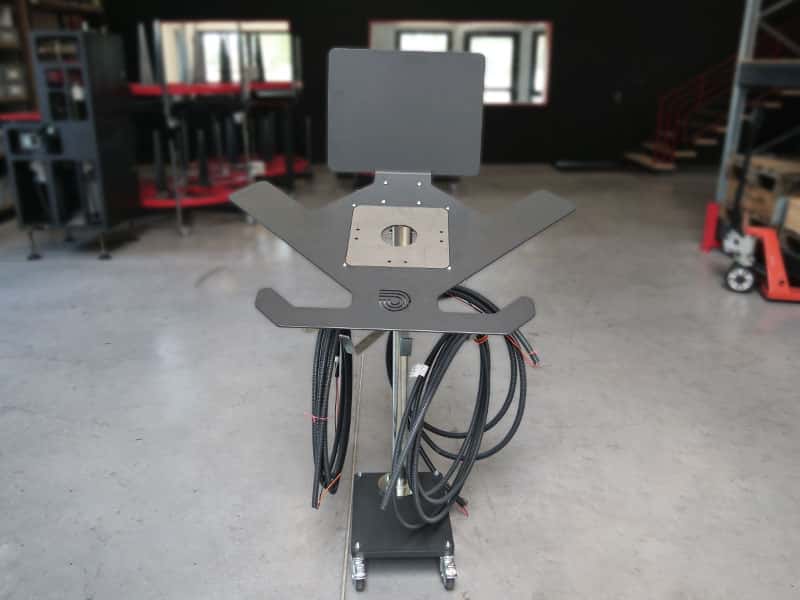

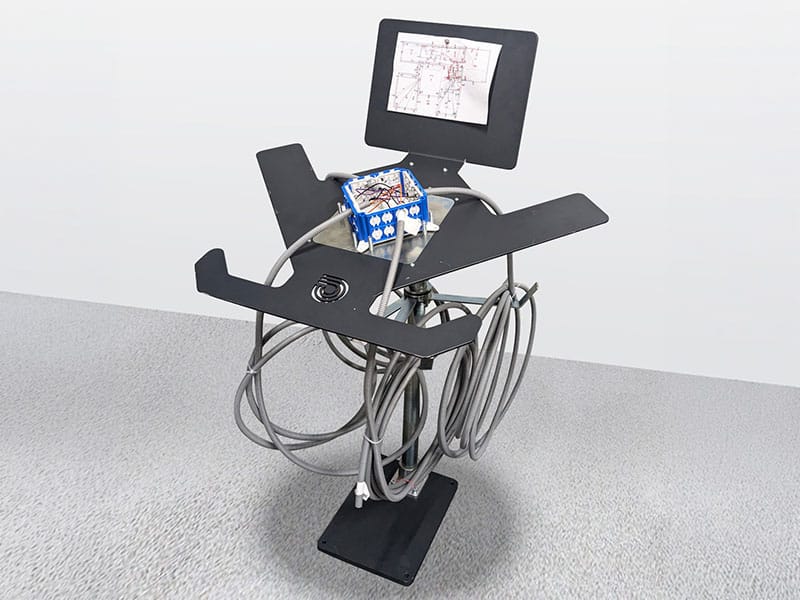

Pupitre de câblage de pieuvres électriques sur roulette | Mecaspin

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

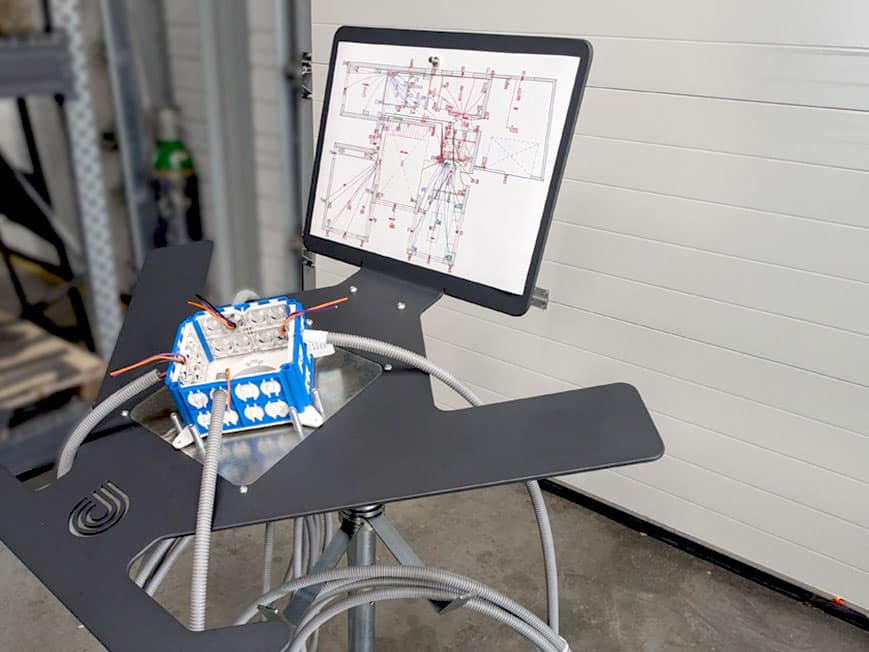

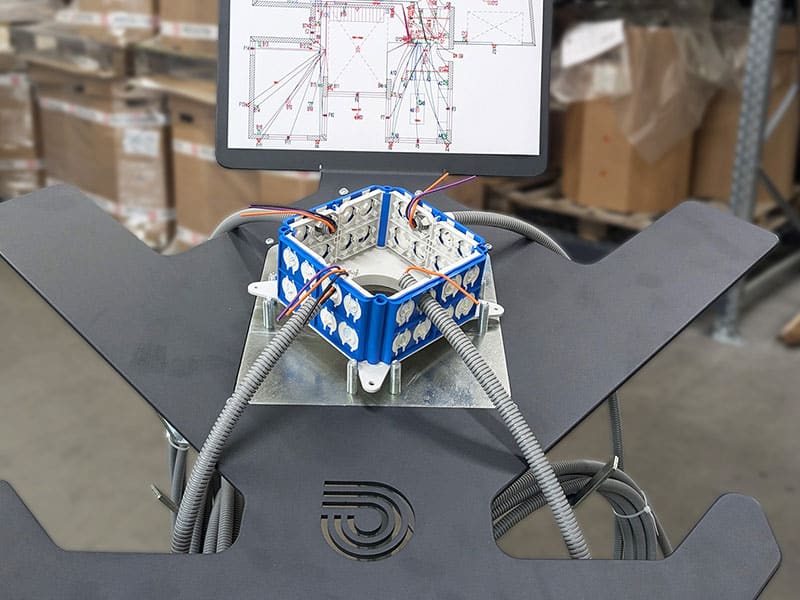

Le poste de câblage simple Mecaspin est conçu pour faciliter l’assemblage des pieuvres électriques. Il permet de positionner la boîte de dérivation et de réaliser son câblage directement sur le poste, en suivant le plan placé devant l’opérateur.

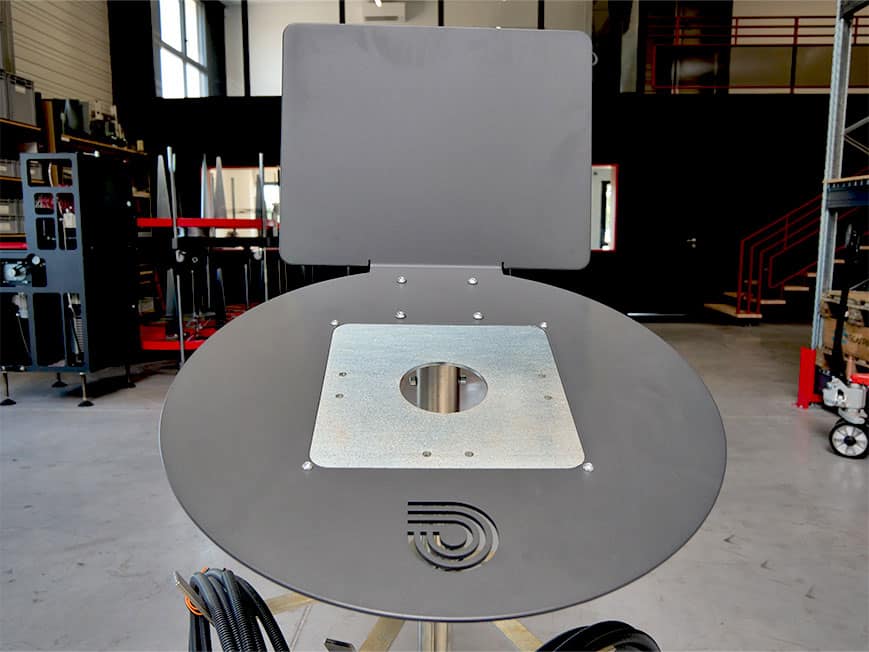

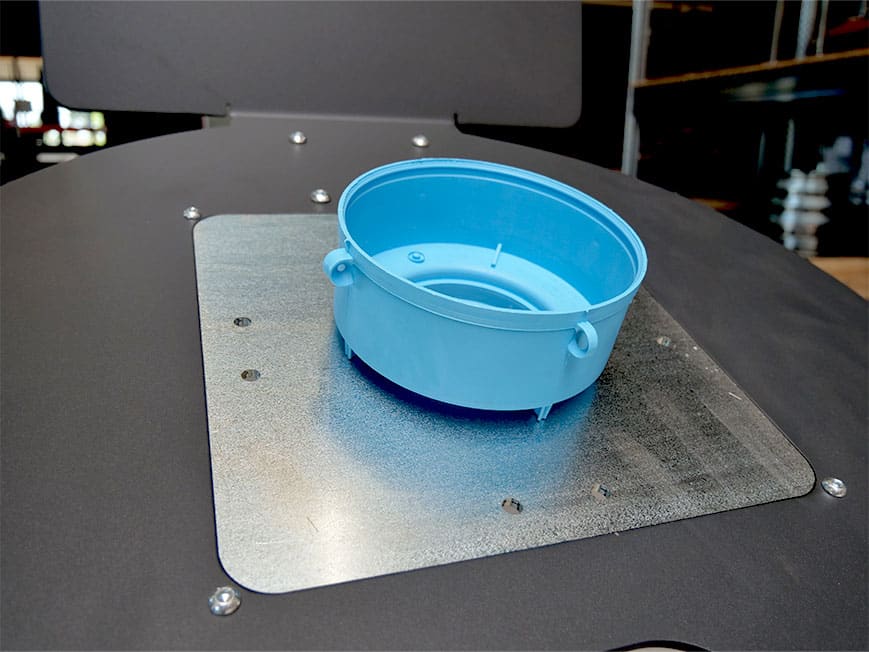

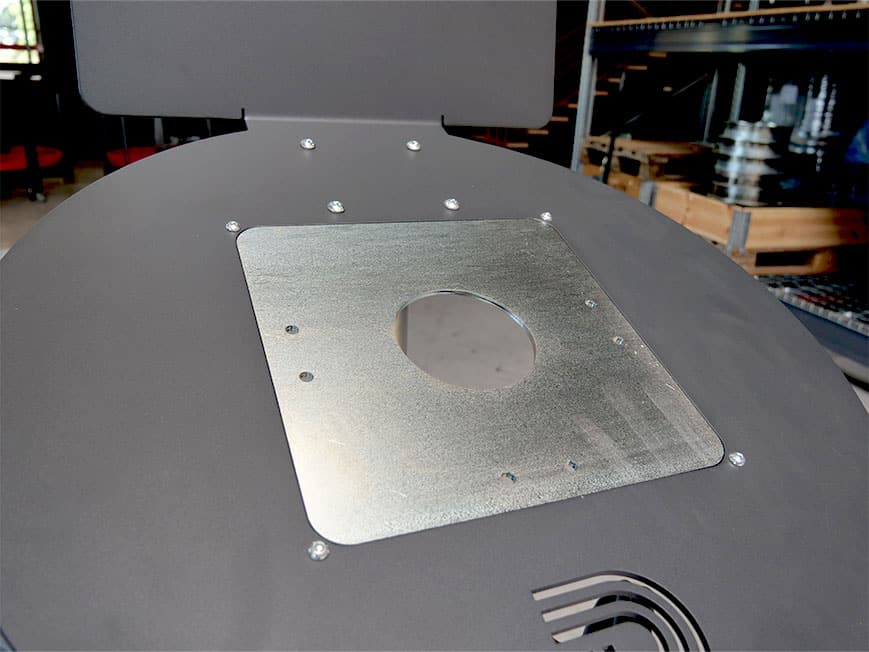

Le pupitre est équipé de supports de boîtes amovibles, compatibles avec les différents types de boîtes disponibles sur le marché. Les gaines préfilées sont déposées sur des bras situés sous le plan de travail, tandis que des retenues permettent de les maintenir séparées et organisées pendant le montage.

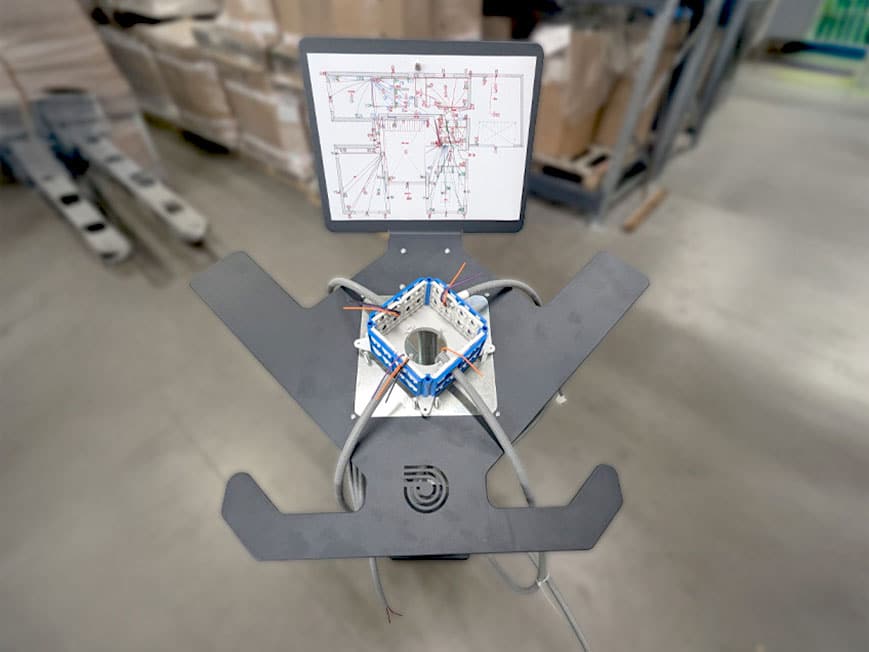

Le plan de câblage est fixé devant l’opérateur à l’aide d’un aimant. Le poste mesure 937 × 660 × 900 mm et supporte une charge maximale de 100 kg. Plusieurs versions sont proposées afin de répondre aux différentes méthodes de montage.

Informations techniques

Référence	ErgoCab
Type d’équipement	Poste de câblage simple pour l’assemblage de pieuvres électriques
Fonction principale	Faciliter le montage et le câblage des boîtes de dérivation à partir du plan de câblage
Dimensions (L × l × H)	937 × 660 × 900 mm
Types de boîtes compatibles	Tous types de boîtes
Charge maximale	100 kg

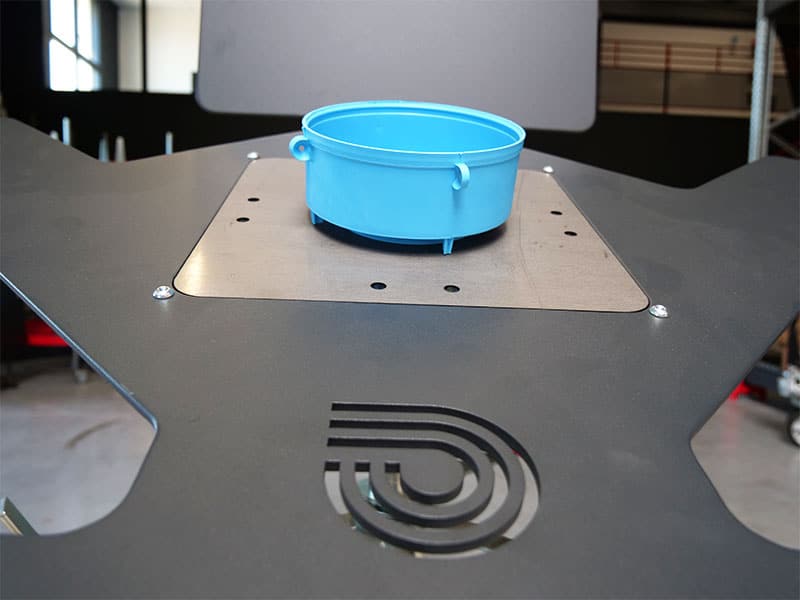

Supports de boîtes	Supports amovibles
Organisation des gaines	Bras dédiés sous le plan de travail et retenues de gaines

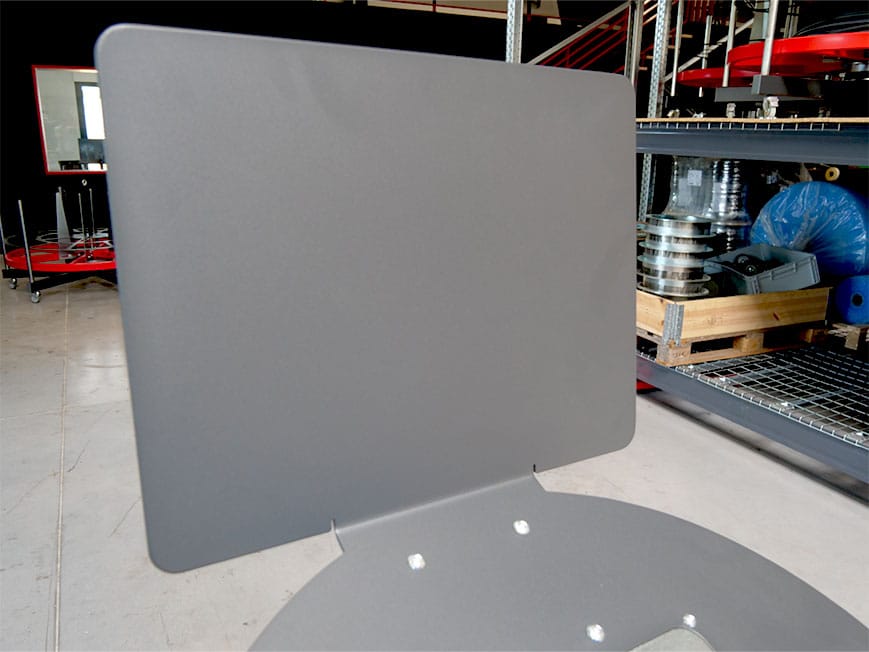

Support du plan de câblage	Fixation du plan par aimant devant l’opérateur
Méthode de câblage	Câblage par face de boîte
Applications	Fabrication et assemblage de pieuvres électriques
Utilisateurs concernés	Fabricants de pieuvres et électriciens
Versions disponibles	Plusieurs versions selon les besoins et les méthodes de montage

Avantages clés

01. Une organisation claire des gaines

Les bras et les retenues dédiés permettent de séparer les gaines préfilées pendant le câblage. L’opérateur identifie plus facilement chaque élément et limite les risques de mélange.

02. Une compatibilité avec tous les types de boîtes

Les supports amovibles permettent d’adapter le poste aux différents modèles de boîtes de dérivation utilisés dans l’atelier.

03. Un câblage plus ergonomique

Le plan est positionné directement devant l’opérateur et les gaines restent accessibles sous le plan de travail. Cette organisation facilite le suivi du schéma et réduit les manipulations pendant l’assemblage.
