Poste de câblage ergonomique de boîtes électriques

Caractéristiques techniques

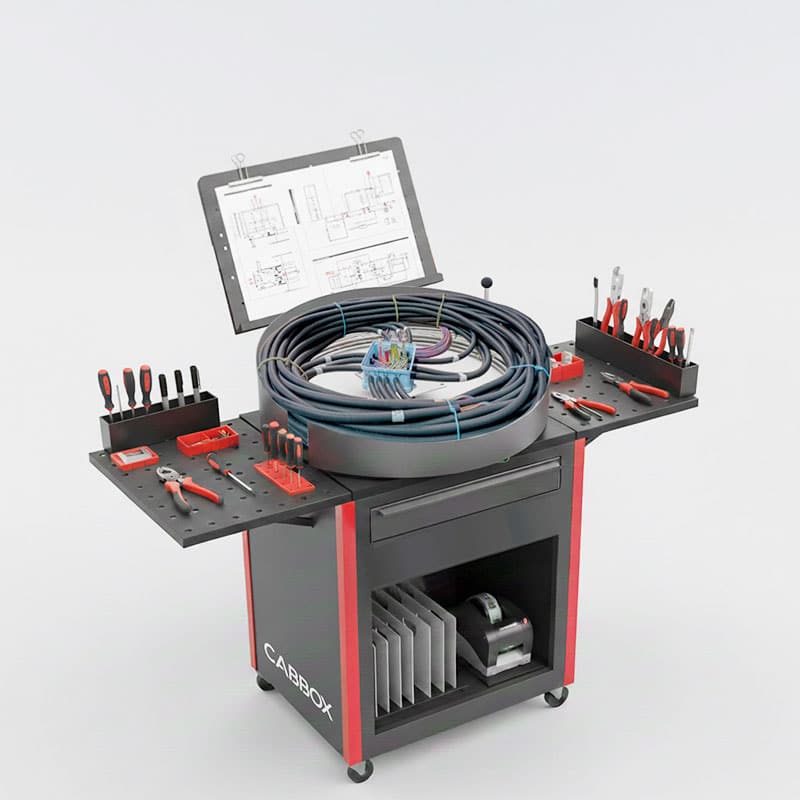

Le poste de câblage ergonomique CABBOX est conçu pour l’assemblage et le conditionnement de boîtes de dérivation, en permettant de réaliser une pieuvre structurée directement au poste. Il s’appuie sur une platine aimantée interchangeable, sélectionnée selon le modèle de boîte, afin de maintenir la boîte fermement en position et d’assurer un câblage plus précis et régulier. L’ergonomie est au cœur du concept : les outils restent à portée de main, la hauteur est réglable pour travailler en position assise ou debout, et un porte-outil amovible facilite l’accès et la manutention. Pour le conditionnement, le CABBOX intègre un bol de câblage rotatif qui accompagne l’enroulage, ainsi que des échancrures et une zone de ligature avec découpe intégrée pour attacher rapidement la pieuvre sans changer de zone de travail. Enfin, un tiroir de récupération sous le bol permet de collecter les chutes et copeaux de dénudage et de garder un poste propre.

Le CABBOX est un poste de câblage ergonomique conçu pour l’assemblage et le conditionnement des boîtes de dérivation. L’opérateur positionne les gaines dans le bol de câblage, sélectionne la platine aimantée adaptée au modèle de boîte, puis câble avec ses outils à portée de main dans une configuration pensée pour fluidifier les gestes et garantir un résultat plus précis, régulier et professionnel.

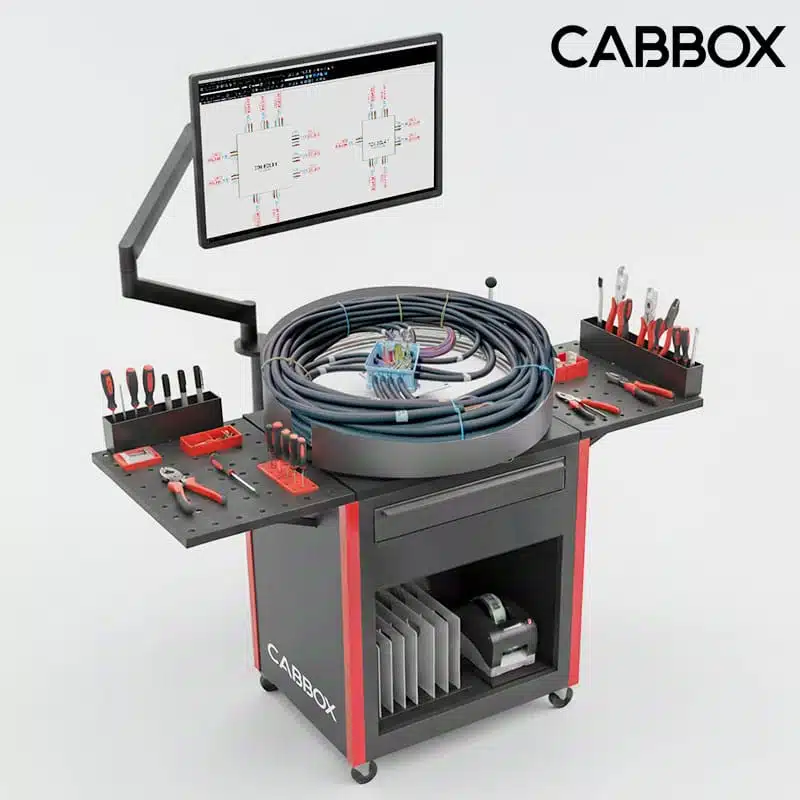

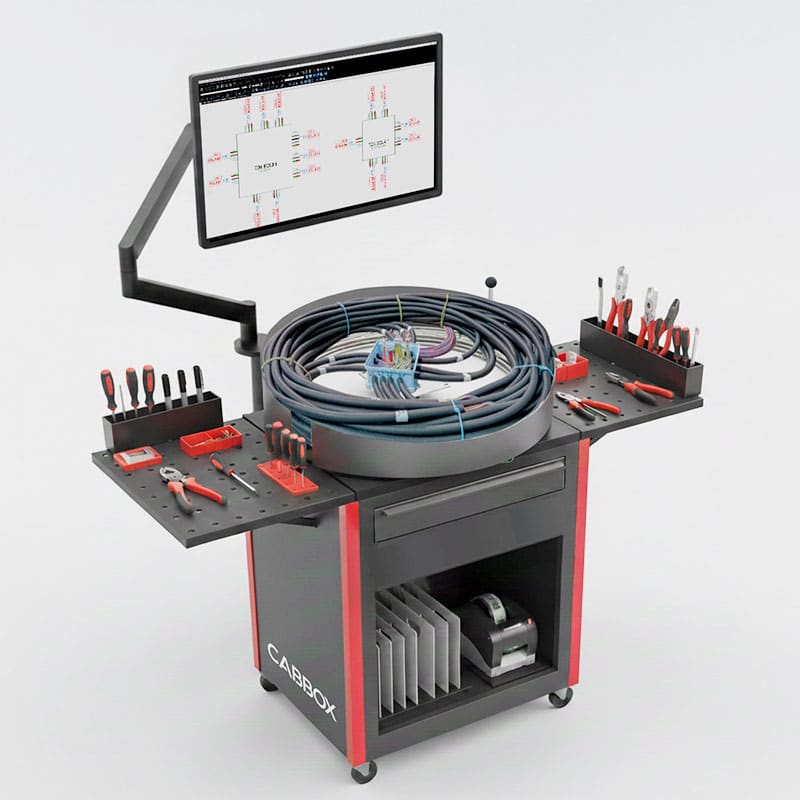

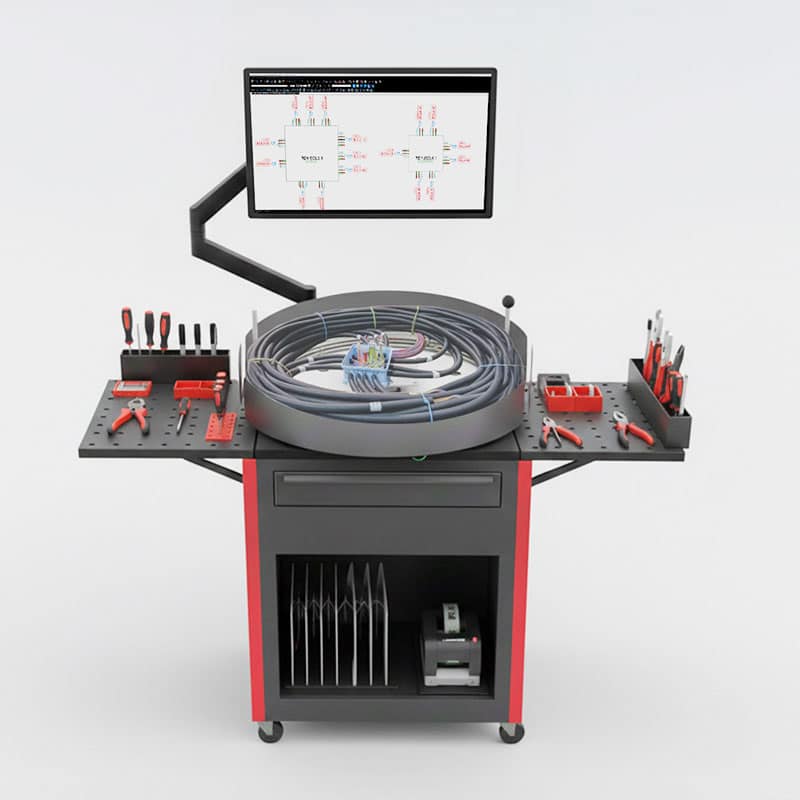

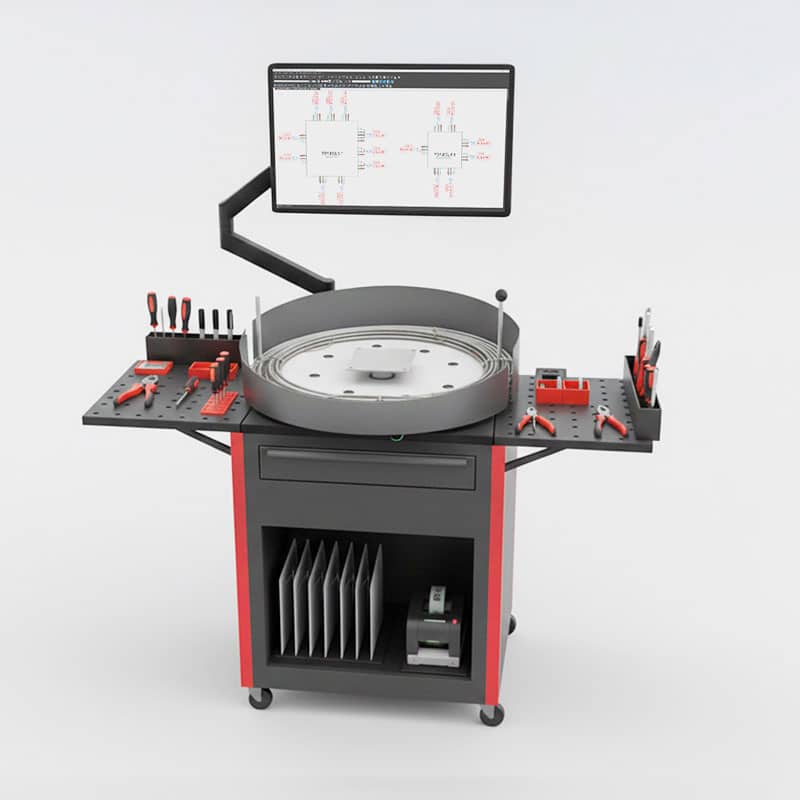

Le CABBOX va plus loin qu’un simple poste : les plans sont chargés sur un écran tactile via le logiciel CABBOX et, en mode production, les dossiers peuvent s’enchaîner automatiquement afin de réaliser les câblages les uns à la suite des autres, sans interruption ni ressaisie. De quoi standardiser la méthode et accélérer l’exécution en série.

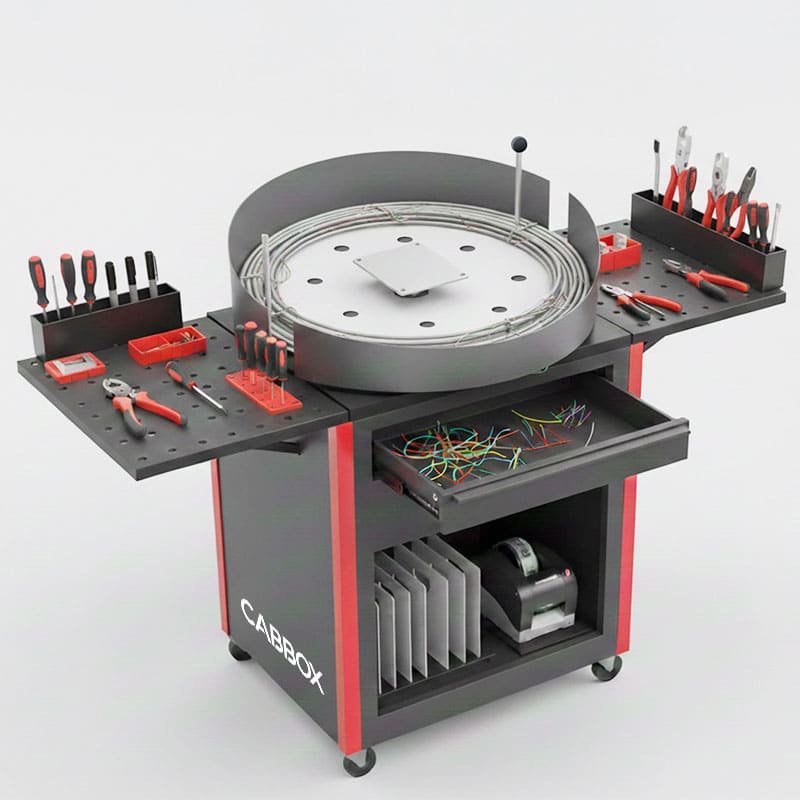

Côté finition, le bol rotatif accompagne naturellement l’enroulage pour un conditionnement répétable, tandis que les échancrures et la zone de ligature intégrée (avec découpe au poste) permettent de ligaturer immédiatement, sans déplacement. Enfin, les chutes et copeaux de dénudage sont dirigés vers un tiroir de récupération, pour conserver un poste propre et organisé.

Pour s’adapter à l’atelier, le CABBOX est mobile sur roulettes industrielles, et son ergonomie est renforcée par une hauteur réglable (positions assis/debout) ainsi qu’un porte-outil amovible qui facilite l’organisation et la manutention du poste.
