Poinçonneuse pneumatique pour boîtes plastiques

PunchR

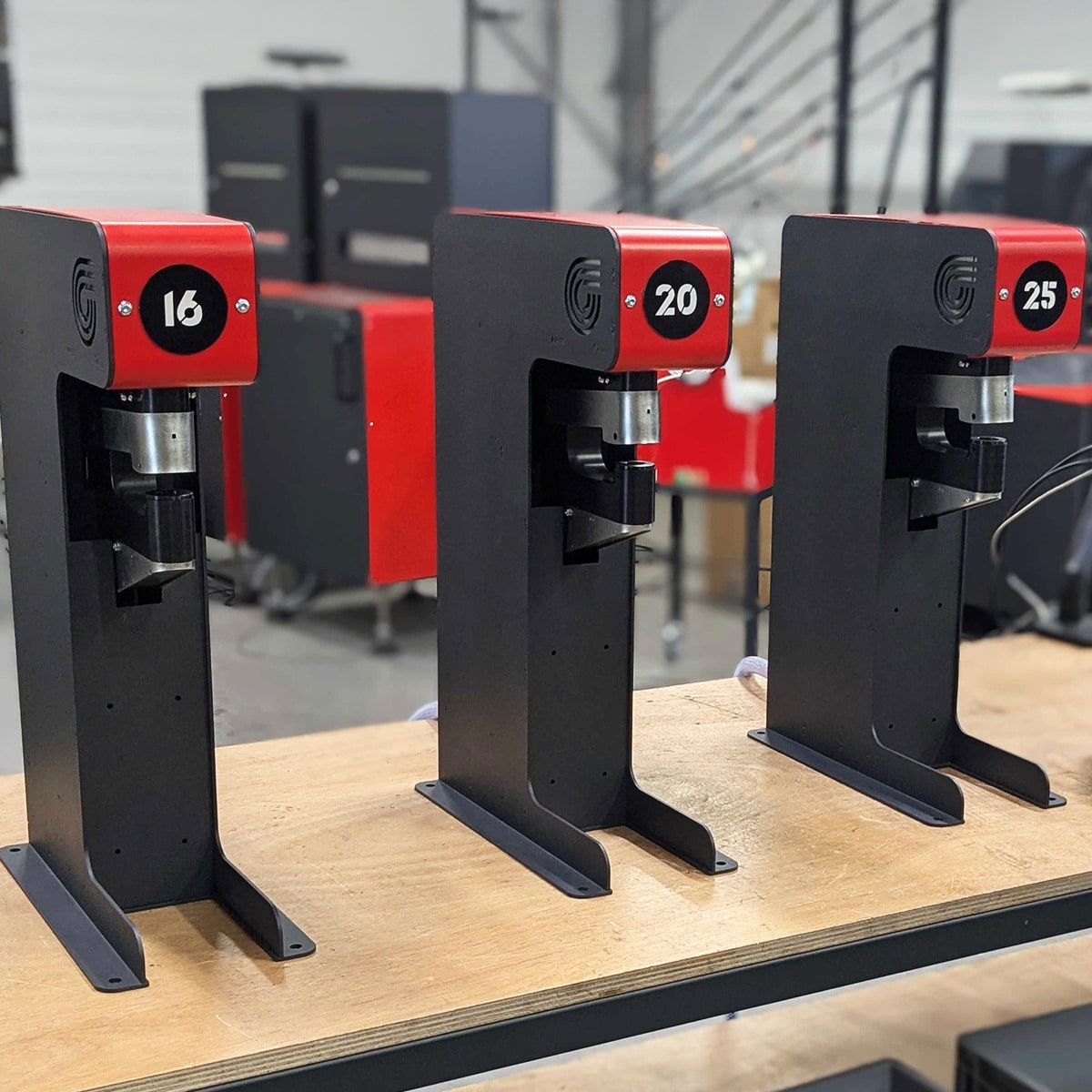

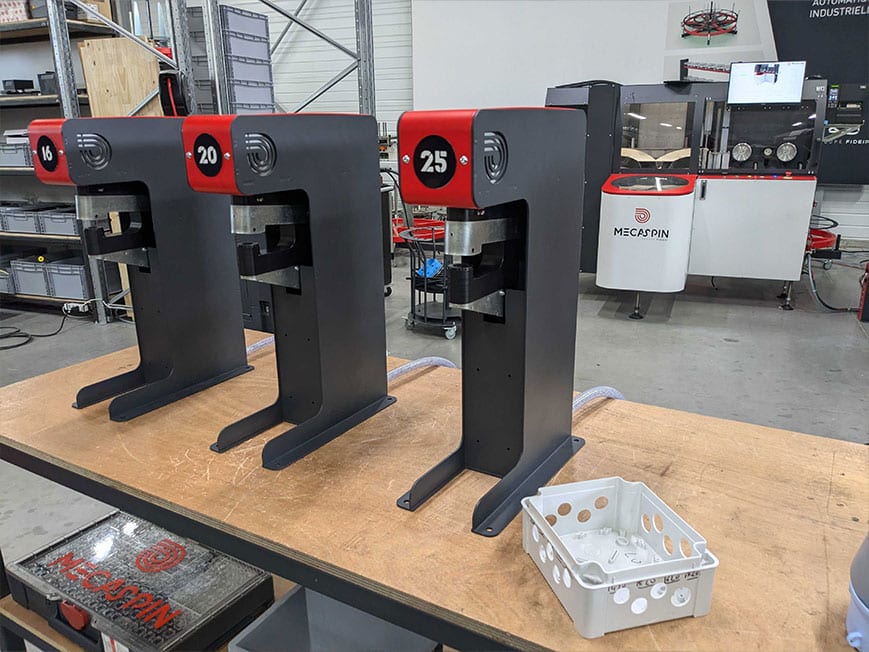

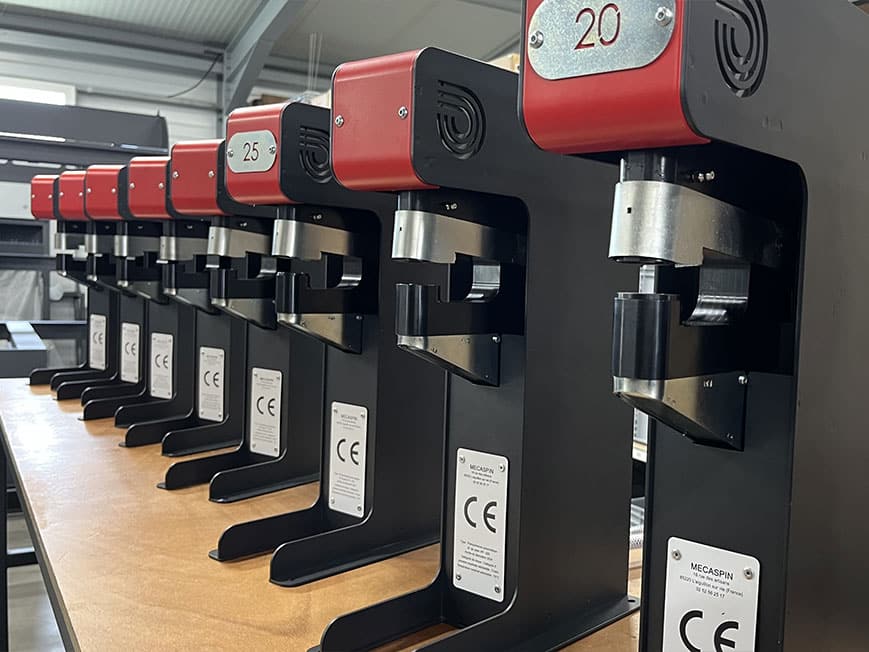

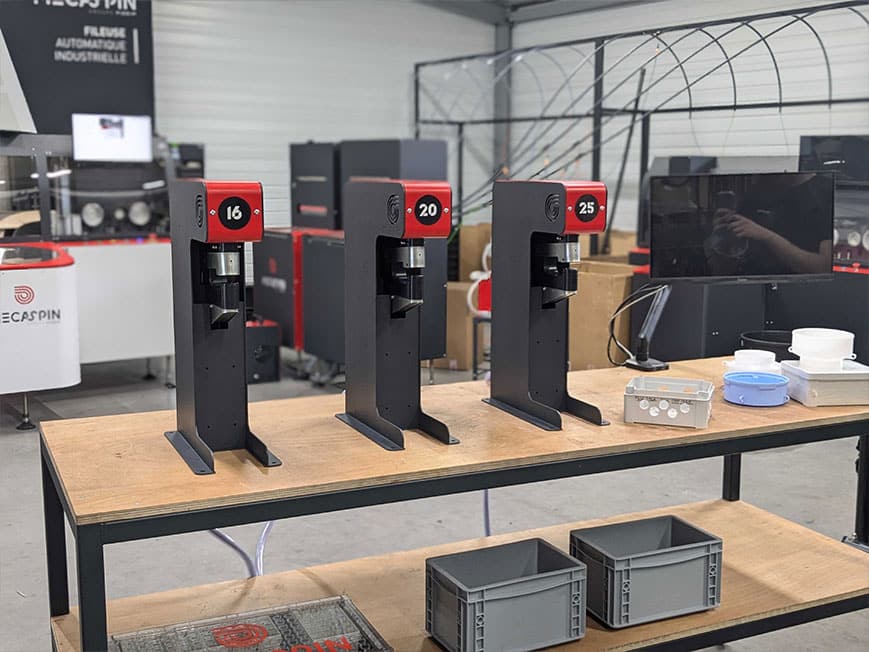

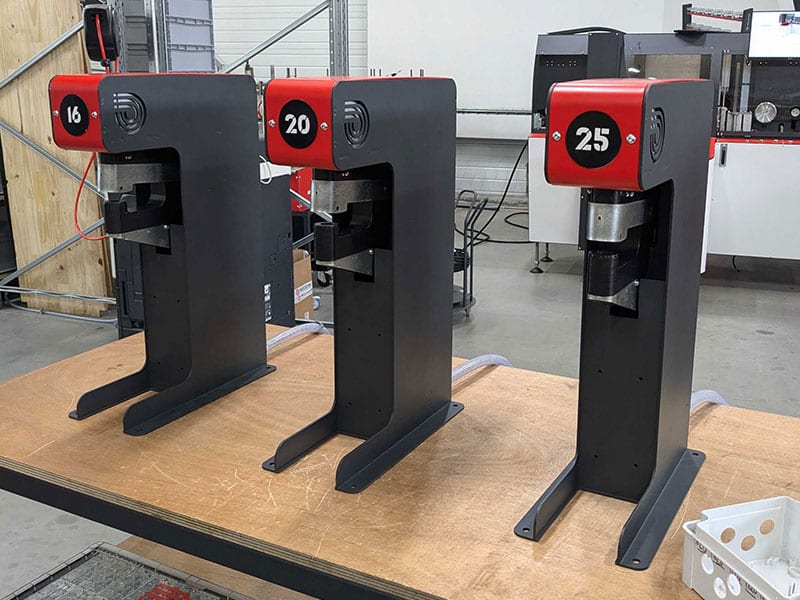

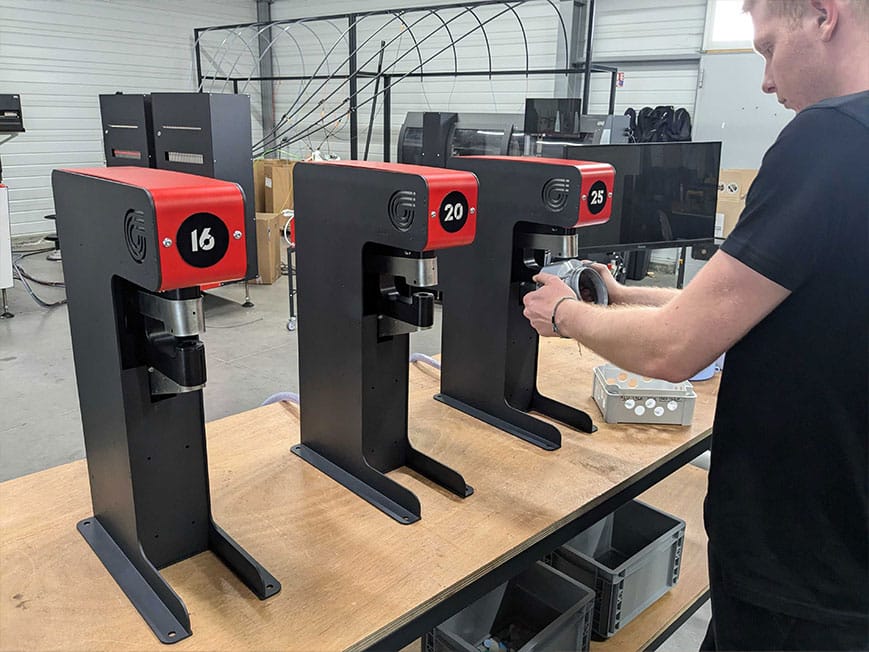

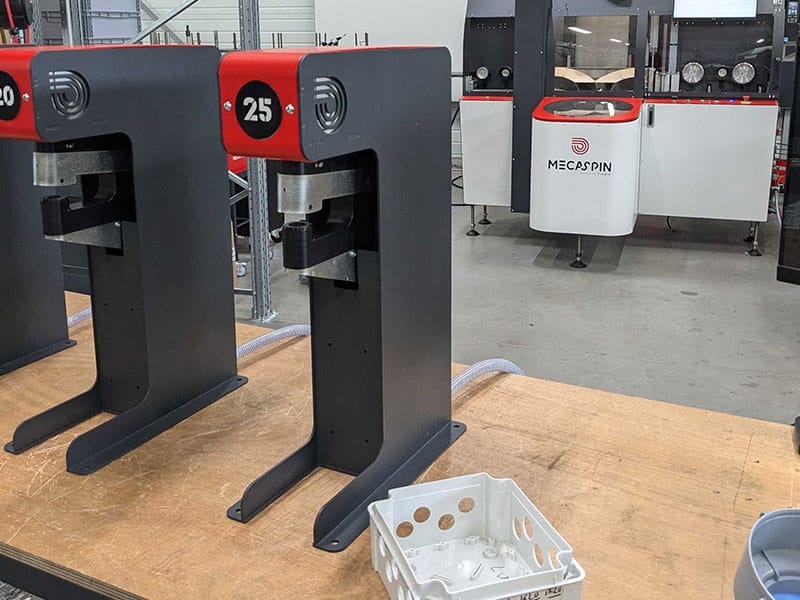

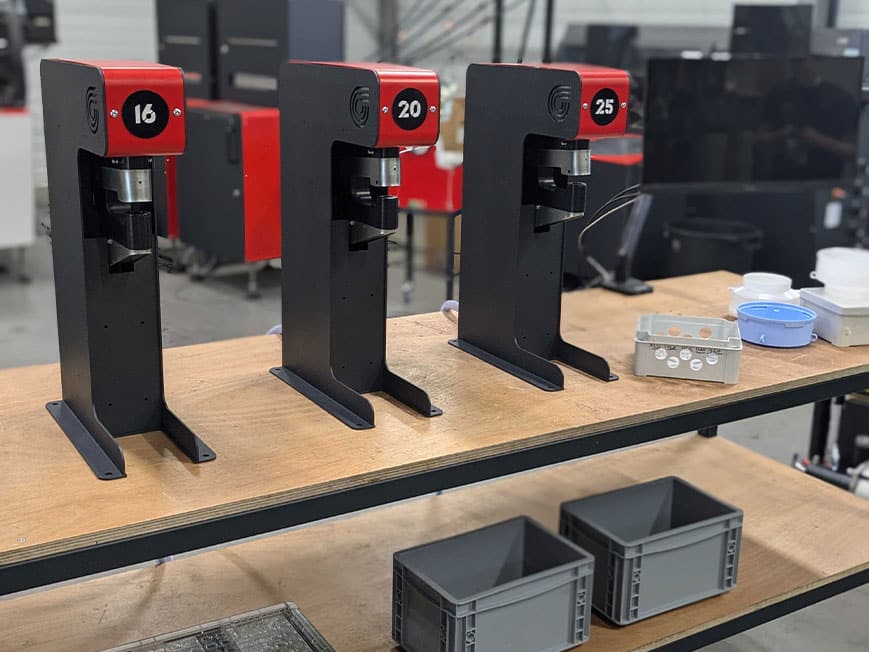

La poinçonneuse pneumatique de Mecaspin est une machine de poinçonnage automatique permettant le poinçonnage de boîtes en matière plastique. Les diamètres de poinçons adaptés à la machine sont les diamètres 16, 20 et 25 mm.
La machine est pilotée par une pédale pneumatique et les fonctions de sécurité sont assurées par un système de vanne pneumatique conforme à la norme ISO 13857:2008.

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

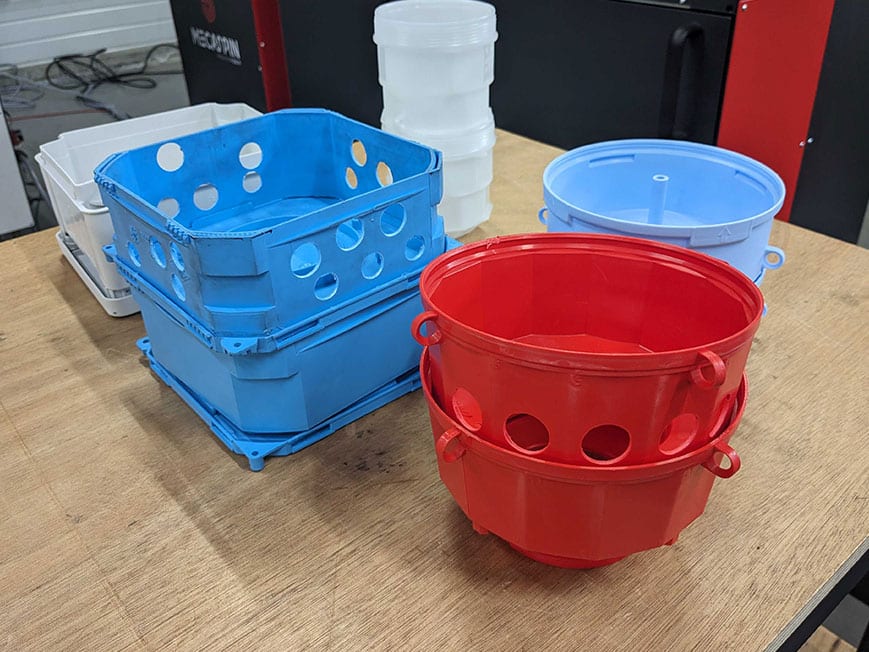

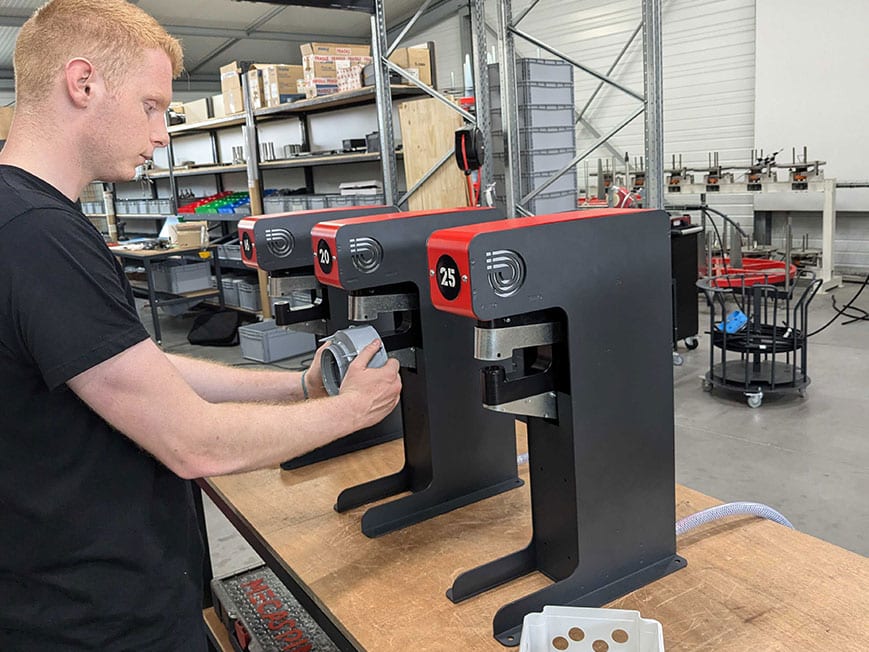

Notre poinçonneuse pneumatique à pédale est l’outil idéal pour réaliser des opérations de poinçonnage répétitives avec simplicité, puissance et précision. Conçue pour le perçage des boîtes de dérivation et têtes de pieuvres, elle offre un travail fluide tout en laissant les deux mains libres pour la manipulation des boîtes.

Dotée d’un système de commande au pied, elle garantit un gain de productivité immédiat et une ergonomie optimale. Son dispositif intégré de sécurité empêche tout contact accidentel avec la zone active, évitant ainsi les risques de pincement ou d’écrasement des doigts.

Comparatif de la gamme - Poinçonneuse pneumatique

Boîtes compatibles	Cadence maximale	Tailles des perçages compatibles	Mode de fixation	Encombrement Lxlxh	Poids	Accessoires inclus
Nous consulter	40 cp/min	16, 20 et 25mm	Platine à visser sur établi	345 x 106 x 540 mm	20 Kg	Pédale de commande avec raccordement - kit de raccordement rapide avec tuyau d’air - Tiroir de récupération des opercules

Kits poinçons/matrice

Désignation	Ø tube ICTA à insérer	Ø de perçage réel
Kit Ø 16 mm Small	16 mm	15.00 mm
Kit Ø 16 mm Medium	16 mm	15.25 mm
Kit Ø 16 mm Small	16 mm	15.5 mm
Kit Ø 20 mm Small	20 mm	19.00 mm
Kit Ø 20 mm Medium	20 mm	19.25 mm
Kit Ø 20 mm Large	20 mm	19.50 mm
Kit Ø 25 mm Small	25 mm	24.00 mm
Kit Ø 25 mm Medium	25 mm	24.25 mm
Kit Ø 25 mm Large	25 mm	24.50 mm

* Afin de choisir le kit qui vous convient et qui correspond au matériel utilisé, n’hésitez pas à demander un essai.

Avantages clés

01. Sécurité

Une tôle de sécurité en entrée verrouille le système de poinçonnage si elle rencontre un obstacle, protégeant ainsi vos doigts du mécanisme

02. Ergonomie et rapidité

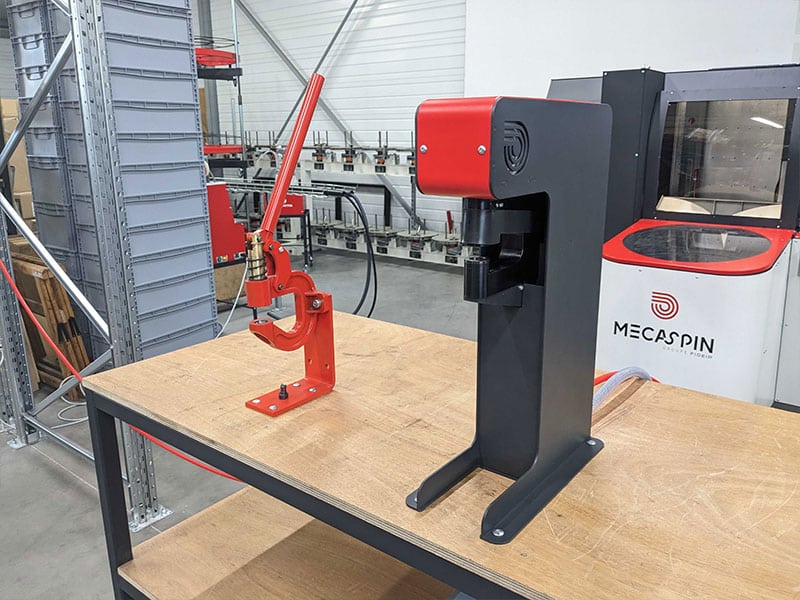

La pédale d’actionnement permet de libérer les deux mains de l’opérateur, lui offrant une meilleure dextérité et permettant des cadences plus élevées qu’à la la main
