Rack fixe de déroulage de tourets de petites dimensions

Roll’Rack One

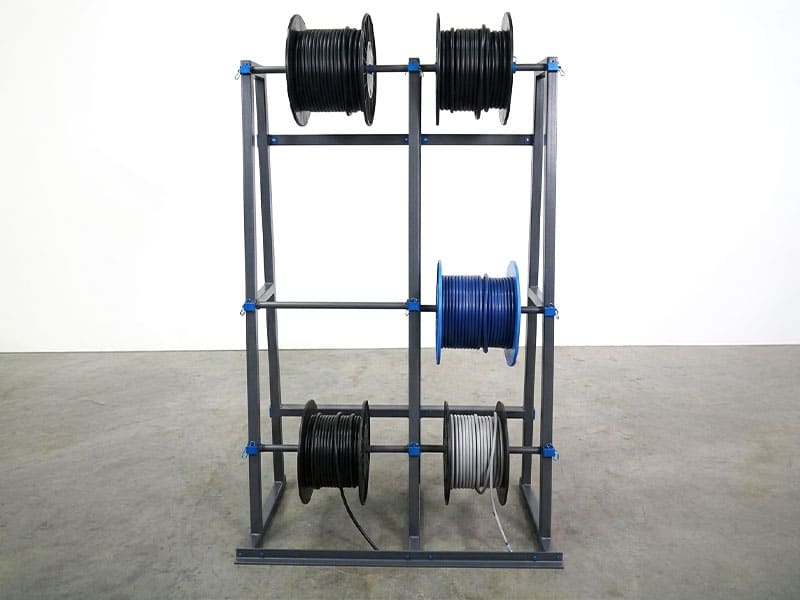

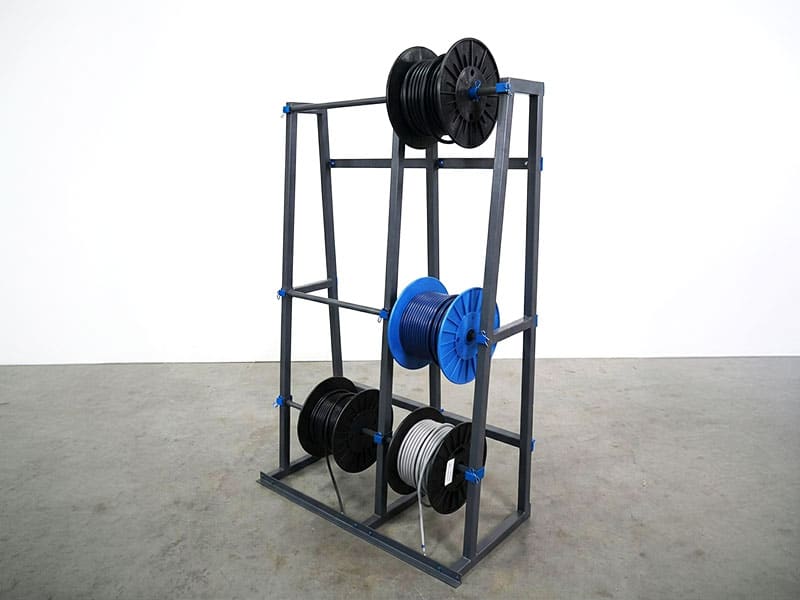

Le Roll’Rack One est une solution de stockage vertical et de déroulage de tourets de petites dimensions, permettant de regrouper plusieurs références de câbles sur une surface au sol réduite.
Les tourets sont installés sur des axes tubulaires positionnés sur des supports réglables en hauteur, permettant d'adapter facilement l'organisation du rack aux différents formats de tourets. Le câble peut ensuite être déroulé directement depuis son emplacement de stockage.
Disponible en plusieurs hauteurs de 2 à 3,5 m, le Roll'Rack One offre une solution simple pour organiser et rendre immédiatement accessibles les différentes références de câbles utilisées dans l'atelier.

Rack fixe de déroulage de tourets de petites dimensions - Roll’Rack One | Mecaspin

Rack fixe de déroulage de tourets de petites dimensions - Roll’Rack One

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

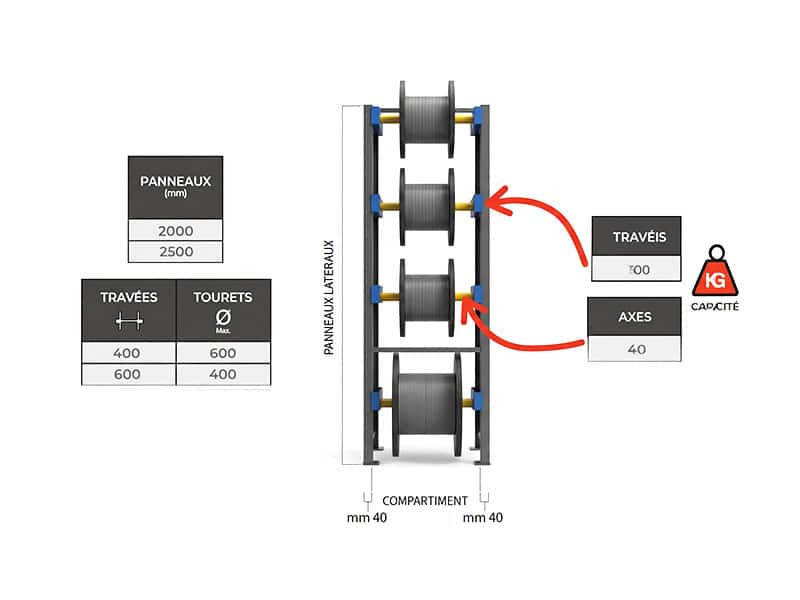

Le Roll’Rack one est une structure autoportante en acier, constituée de montants verticaux en profilés tubulaires 50 × 40 × 3 mm. Les supports réglables permettent d’adapter la position des axes aux différents diamètres de tourets.
Les tourets sont montés sur des axes tubulaires de Ø27 mm sur les versions 2 / 2,5 m et de Ø27 à 33 mm sur les versions 3 / 3,5 m. La capacité maximale est de 300 kg par travée.

Comparatif de la gamme

Version	Hauteur	Capacité / travée	Ø axe
1	2 000 mm	300 kg	Ø27 mm
2	2 500 mm	300 kg	Ø27 mm
3	3 000 mm	300 kg	Ø27 à 33 mm
4	3 500 mm	300 kg	Ø27 à 33 mm

Avantages clés

01. 4 hauteurs disponibles

Le stockage vertical des tourets permet d'exploiter la hauteur disponible dans l'atelier. Sa conception modulaire permet de créer une installation adaptée au parc de tourets existant.

02. Jusqu'à 3,5 m de hauteur

Le stockage vertical des tourets permet d'exploiter la hauteur disponible dans l'atelier. L’espace de stockage est aussi l’espace d’exploitation.

03. Jusqu’à 300 kg par travée

Les supports disposent de systèmes anti-décrochage maintenant individuellement les axes porte-tourets. Lorsqu'un touret doit être retiré, les autres peuvent rester verrouillés.

Mode opératoire / Fonctionnement

1 - Réglage des supports	Positionner les supports à la hauteur souhaitée en fonction du diamètre des tourets à installer.
2 - Préparation du touret	Insérer l'axe tubulaire dans l'alésage central du touret.
3 - Chargement	Positionner l'ensemble axe/touret sur les supports du rack.
4 - Sécurisation	Sur les configurations équipées du système anti-décrochage, vérifier le verrouillage mécanique de l'axe sur ses supports.
5 - Déroulage	Tirer directement le câble depuis le touret installé sur le rack.
6 - Remplacement	Déverrouiller le système de sécurité, retirer l'axe et le touret puis installer la nouvelle référence. Sur le système présenté dans le catalogue, le levier permet de libérer simultanément les dispositifs anti-décrochage installés sur un même montant vertical.
