Dérouler et dévider

Banc de dévidage de bobines à freinage piloté

Spin Rack

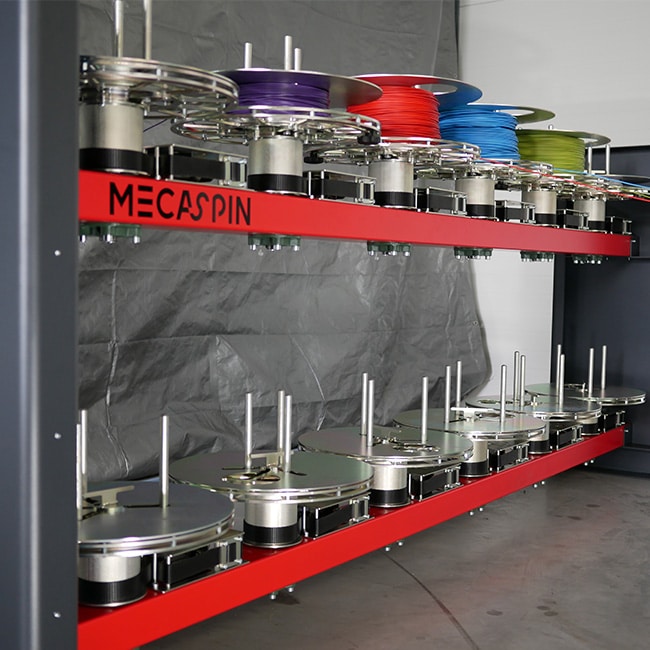

Le dévidoir de fils électriques MECASPIN permet un déroulage optimal de vos bobines de fils électriques. Ne perdez plus de temps avec des fils qui s’emmêlent ! Simple d’utilisation, le dérouleur de fils et câbles s’adapte à une large gamme de bobines et peut stocker jusqu’à 12 bobines différentes.

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

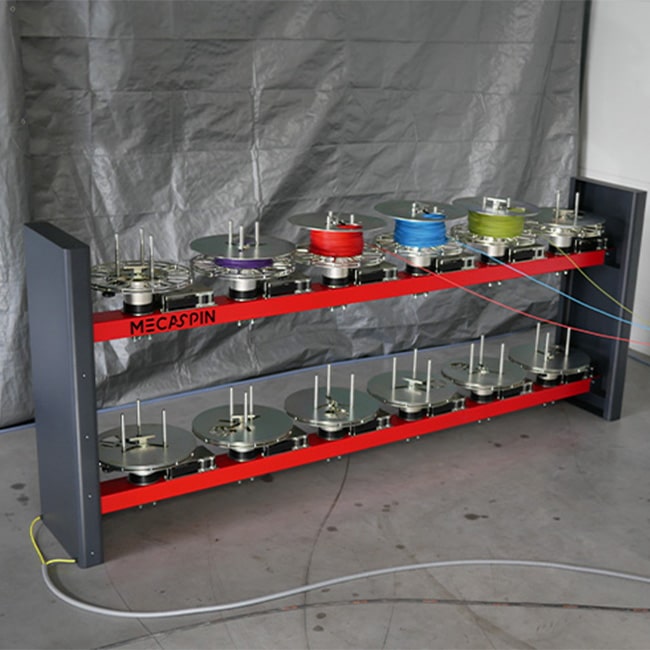

Le dévidoir de fils électriques Mecaspin est un équipement automatique raccordé pneumatiquement à la machine de préfilage. Compatible avec l’ensemble des préfileuses Mecaspin, il est composé de 12 tourets répartis sur deux racks de six et peut accueillir jusqu’à 12 bobines différentes.

Chaque touret supporte une bobine allant jusqu’à 30 kg, avec un diamètre extérieur maximal de 450 mm et un diamètre intérieur réglable de 80 à 150 mm. Le réglage à une main par trois doigts assure le centrage de la bobine. Le système atteint une vitesse de filage maximale de 3 m/s, avec une accélération de 1 m/s². Son freinage par vérin et sangle permet un arrêt rapide, tandis que le montage sur paliers en fonte et roulements à billes favorise un déroulage régulier.

Le banc peut être installé dans une position alignée ou perpendiculaire à la machine de préfilage afin de s’adapter à l’organisation de l’atelier.

Informations techniques

Équipement	Spin Rack
Raccordement	Raccordement pneumatique à la machine
Compatibilité	Toutes les préfileuses Mecaspin
Configuration	Banc composé de 12 tourets répartis sur 2 racks de 6 tourets
Capacité de stockage	Jusqu’à 12 bobines différentes
Fonction principale	Déroulage optimal du fil électrique vers la machine de préfilage
Poids maximal par touret	30 kg
Vitesse maximale de filage	3 m/s
Accélération	1 m/s²
Système de freinage	Freinage par vérin et sangle, quasiment sans usure
Changement de bobine	Ultra rapide
Réglage du diamètre intérieur	Réglage à une main par 3 doigts
Diamètre intérieur admissible	De 80 à 150 mm
Diamètre extérieur maximal de la bobine	450 mm
Montage des tourets	Paliers en fonte et roulements à billes
Implantation possible	Position alignée ou perpendiculaire à la machine de préfilage

Avantages clés

01. Un déroulage fluide et maîtrisé

Le système automatique assure une alimentation régulière des fils vers la machine de préfilage. Il limite les risques d’emmêlement et contribue à maintenir une production continue.

02. Un changement de bobine rapide

Le réglage à une main et le système de centrage par trois doigts facilitent le remplacement des bobines. L’opérateur gagne ainsi du temps lors des changements de référence.

03. Une installation adaptable à l’atelier

Le banc de 12 tourets peut être positionné dans l’alignement de la préfileuse ou perpendiculairement à celle-ci, afin de s’intégrer au mieux dans l’espace disponible et dans les flux de production.
