Dérouler et dévider

Fourreau passe-gaine

Passe-Gaine

Le fourreau passe-gaine sert à guider et à orienter les différentes gaines depuis les dévidoirs vers la machine de filage.

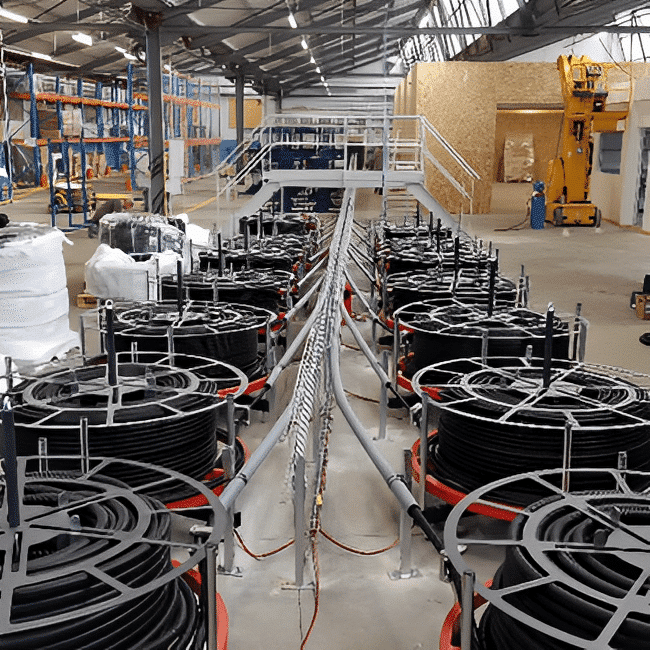

L’installation est composée d’un chemin de câble, constitué de pendards fixés au sol ainsi que de fourreaux de passage. Selon le projet, elle peut regrouper un à plusieurs dizaines de fourreaux afin d’alimenter la machine en différentes gaines.

Pour garantir un filage optimal et régulier, les fourreaux doivent respecter des critères d’installation précis. Leur hauteur, leur distance par rapport à la machine, les pentes ainsi que les rayons de courbure sont définis avec soin en fonction de la configuration de l’installation.

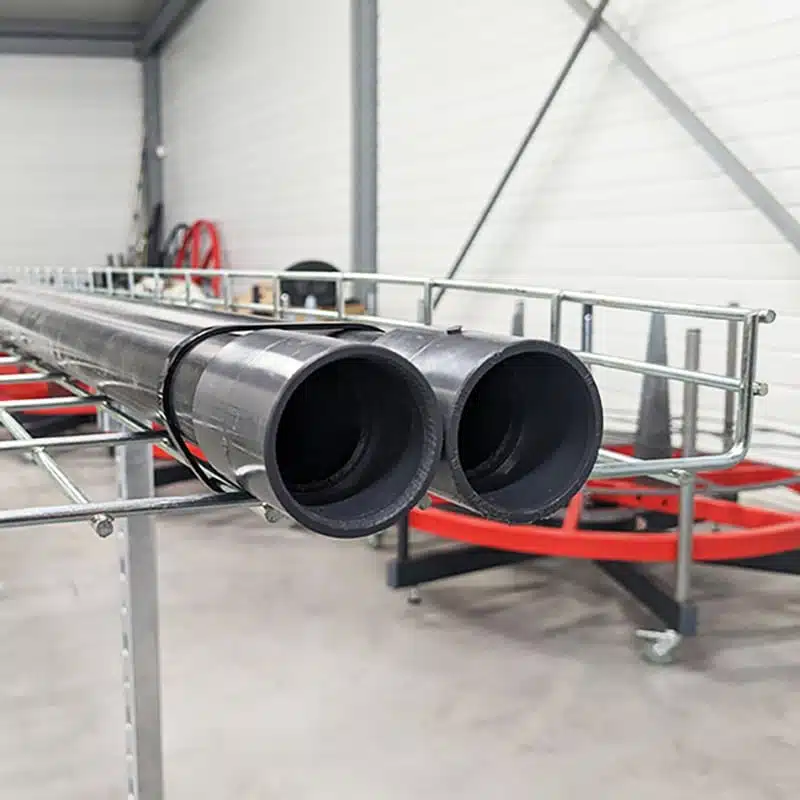

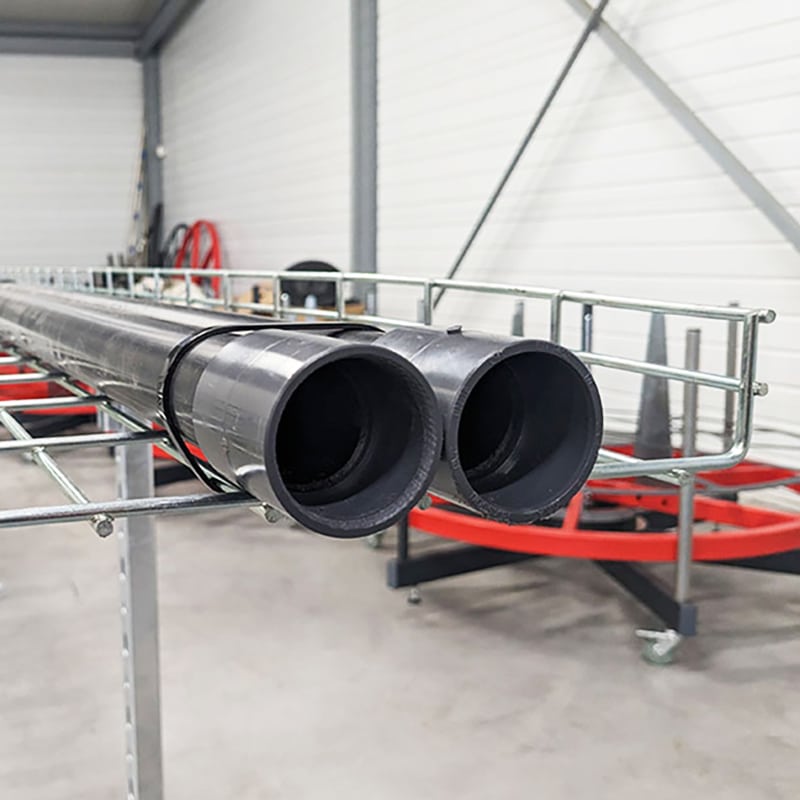

Fourreaux passe-gaines pour gaines ICTA - équipements périphériques Mecaspin

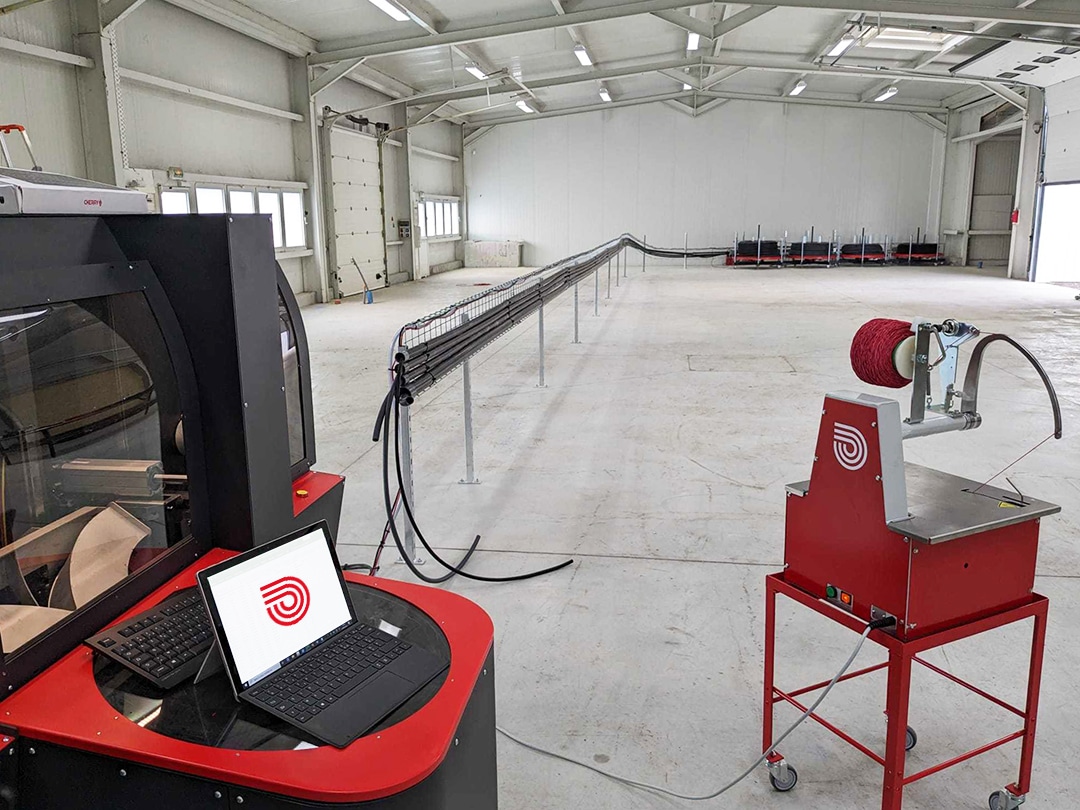

Fourreaux passe-gaines Mecaspin - Equipement périphérique d'un pack Ultra

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

L’installation de fourreaux crée un système de conduits reliant les dévidoirs et les câbles de freinage pneumatiques à l’unité de filage. Elle assure un déroulement optimal des gaines sur de longues distances. Une telle installation peut comprendre jusqu’à une dizaine de conduits, en fonction du projet. Les critères d’installation sont stricts afin de garantir un filage régulier et performant, et les équipes Mecaspin veillent à leur respect.

Les fourreaux doivent être positionnés à une hauteur spécifique par rapport au sol et à une distance précise de la machine. Pour optimiser l’espace, ils peuvent être disposés sous des tables ou derrière des étagères, selon la configuration de l’atelier et le plan d’installation.

Détails techniques

Caractéristiques	Fourreau Passe-Gaine
Diamètre de gaine supporté	Tous
Nombre de chemin de gaines	1 à 15
Longueur de fourreaux	20 à 70 m
Hauteur de chemin de gaines	950 mm
Distance sortie Fourreaux - Machine	800 mm
Longueur avant pente	1200 mm

Avantages clés

01. Un guidage optimal des gaines

Le fourreau permet de guider et d’orienter les gaines depuis les dévidoirs jusqu’à la machine de filage. Il contribue ainsi à maintenir un cheminement régulier et maîtrisé sur toute la longueur de l’installation.

02. Des longueurs de filage optimisées

Conçu pour accompagner le passage des gaines sur de longues distances, le fourreau permet de maximiser les longueurs et les vitesses de filage lorsqu’il est correctement implanté. Les installations peuvent comporter de 1 à 15 chemins de gaines et des fourreaux de 20 à 70 m selon le projet.

03. Une implantation adaptée à l’atelier

Les fourreaux peuvent être intégrés sous des tables ou derrière des étagères afin de limiter leur encombrement. Leur hauteur, leur distance par rapport à la machine, les pentes et les rayons de courbure sont étudiés selon la configuration de l’atelier et les besoins de production.
