Dérouler et dévider

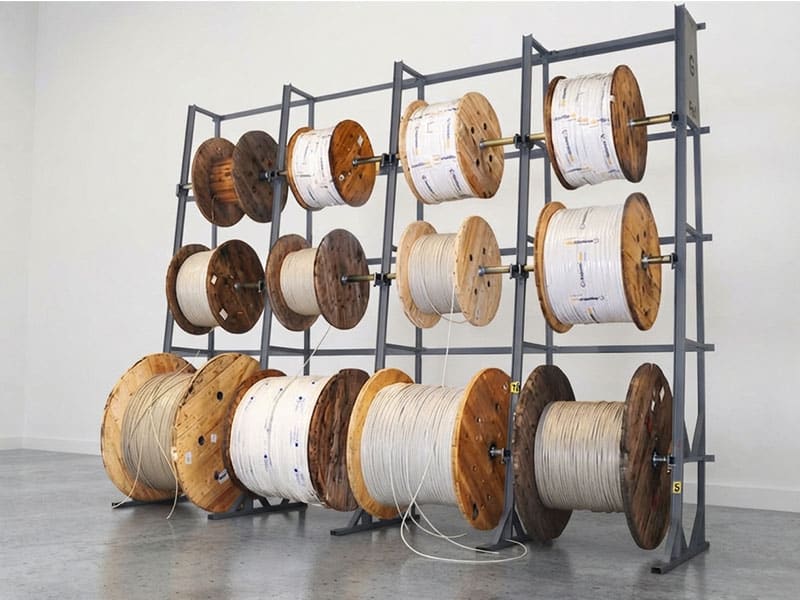

Rack fixe de déroulage de tourets grandes dimensions

Roll’Rack Mega

Le Roll’Rack Mega est une solution industrielle destinée au stockage organisé et au déroulage directement depuis les tourets de câbles.

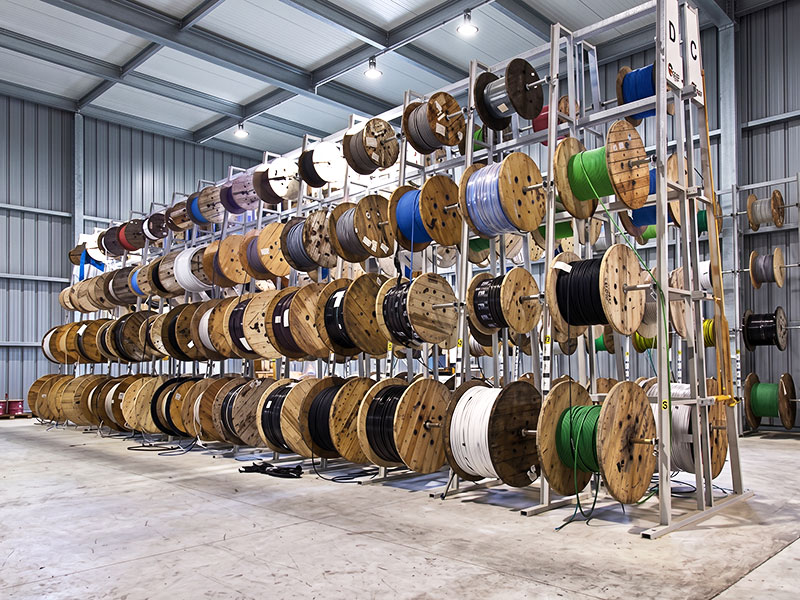

Sa conception verticale permet de regrouper un grand nombre de tourets sur une surface au sol limitée, tout en conservant chaque référence accessible individuellement. Le système est entièrement modulaire et extensible : la longueur du rack, sa hauteur et l'organisation des tourets peuvent être adaptées à la configuration de l'atelier et aux dimensions des bobines à stocker.
Chaque touret est installé sur son propre axe et peut être maintenu par un système de sécurité individuel. Cette conception permet de charger, décharger ou remplacer un touret sans libérer les autres tourets présents sur le rack, tout en permettant le déroulage du câble directement depuis son emplacement de stockage.

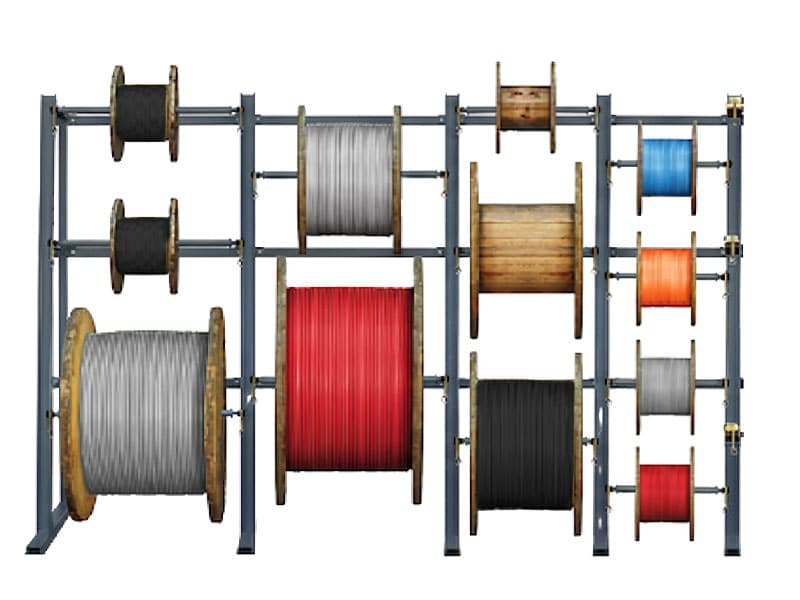

Roll'Rack Mega - Rack à Tourets de grandes tailles fixe | Mecaspin

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

Le Roll’Rack Mega est composé d’une structure industrielle modulaire en acier, conçue à partir de châssis latéraux en profilés UNP 100 × 8 mm. Autoportante et posée au sol, sa conception robuste est adaptée aux contraintes de manutention en environnement industriel.
Les montants sont perforés tous les 100 mm pour permettre le réglage en hauteur des supports et l’adaptation aux différents diamètres de tourets. La structure est disponible de 2 à 6 m de hauteur et peut être étendue par l’ajout de travées.
Les tourets sont montés sur des axes tubulaires en acier galvanisé de Ø30 à Ø76 mm, avec des capacités allant jusqu’à 5 000 kg par axe selon la configuration. Les versions destinées au déroulage intègrent des bagues de rotation et des colliers de blocage, tandis que différents supports anti-décrochage assurent le maintien individuel des tourets.

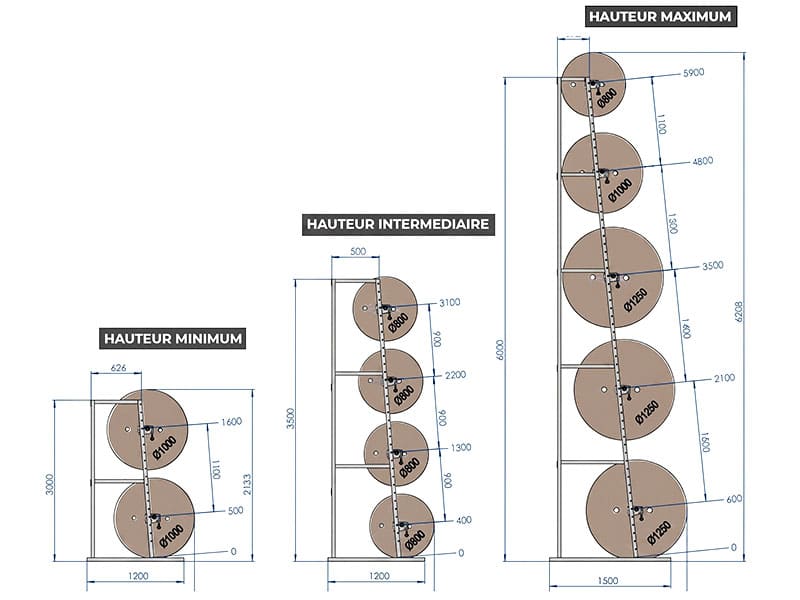

Comparatif de la gamme

Version	Hauteur du rack
H2000	2 000 mm
H2500	2 500 mm
H3000	3 000 mm
H3500	3 500 mm
H4000	4 000 mm
H4500	4 500 mm
H5000	5 000 mm
H5500	5 500 mm
H6000	6 000 mm

Informations techniques

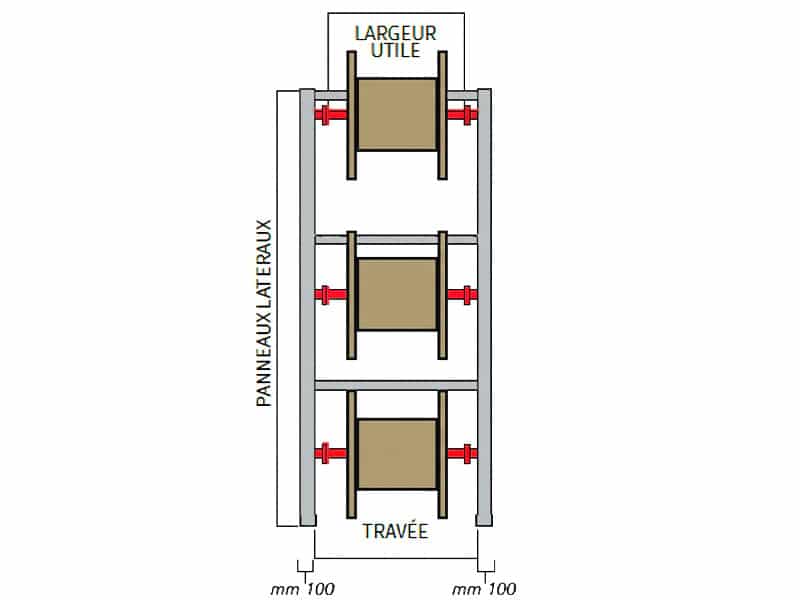

Hauteur du rack	Largeur travée	Largeur maxi touret	Largeur utile
2 000 à 6 000 mm	800 mm	900 mm	660 mm
2 000 à 6 000 mm	900 mm	1 000 mm	770 mm
2 000 à 6 000 mm	960 mm	1 050 mm	820 mm
2 000 à 6 000 mm	1 000 mm	1 250 mm	860 mm
2 000 à 6 000 mm	1 150 mm	1 250 mm	1 010 mm
2 000 à 6 000 mm	1 300 mm	1 400 mm	1 160 mm

Avantages clés

01. Jusqu’à 10 modules assemblés

Le stockage vertical des tourets permet d'exploiter la hauteur disponible dans l'atelier. Sa conception modulaire permet de créer une installation adaptée au parc de tourets existant.

02. Jusqu'à 6 m de hauteur

Le stockage vertical des tourets permet d'exploiter la hauteur disponible dans l'atelier. L’espace de stockage est aussi l’espace d’exploitation.

03. Jusqu’à 5 000 kg par axe

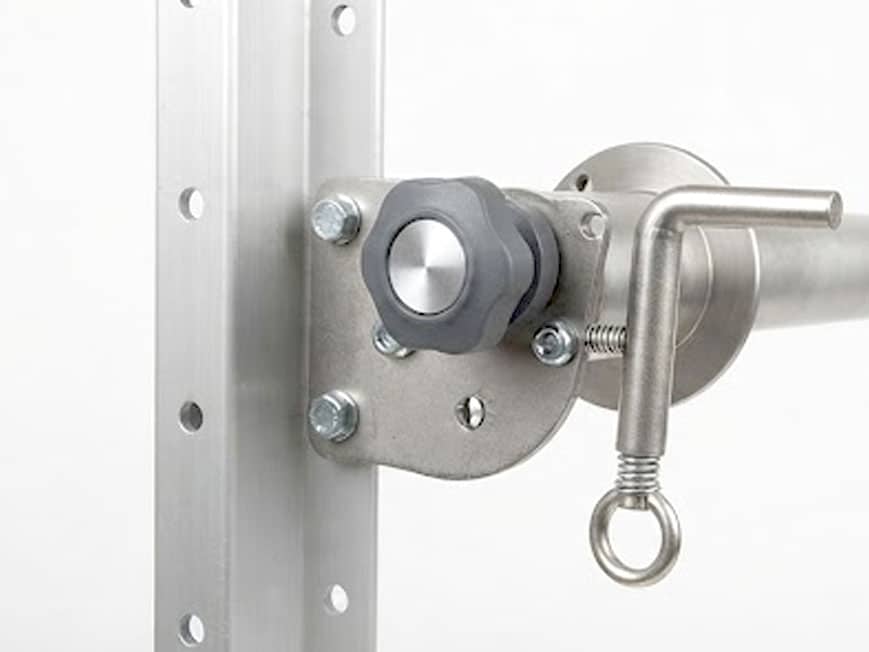

Les supports disposent de systèmes anti-décrochage maintenant individuellement les axes porte-tourets. Lorsqu'un touret doit être retiré, les autres peuvent rester verrouillés.

Mode opératoire / Fonctionnement

1 - Configuration des niveaux	Les supports porte-tourets sont positionnés sur les montants selon le diamètre des tourets à stocker. Le pas de réglage de 100 mm permet d'adapter la hauteur entre chaque niveau.
2 - Sélection et installation de l'axe	Lancer le cycleL'axe est sélectionné selon le poids, l'alésage du touret et l'utilisation souhaitée. Il est inséré dans le centre du touret puis immobilisé latéralement à l'aide des colliers lorsqu'ils sont présents.

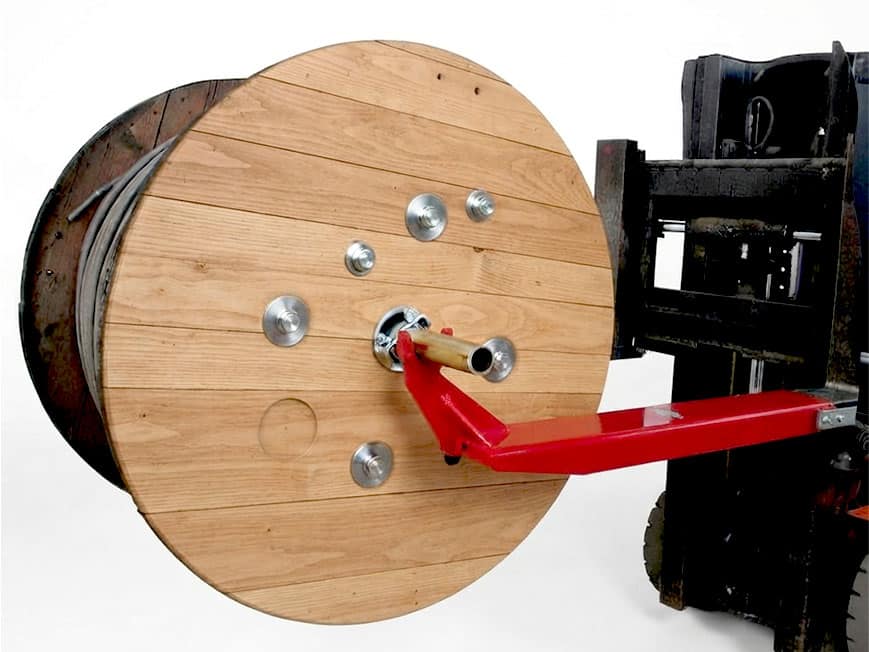

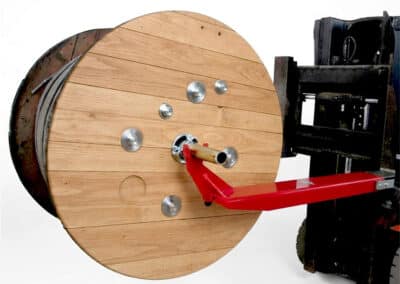

3 - Chargement du touret	Le touret équipé de son axe est manutentionné jusqu'à son emplacement puis déposé sur les supports correspondants du rack.
4 - Sécurisation de l'axe	Avec les supports équipés d'une sécurité active, la mise en place de l'axe provoque l'ouverture du verrou. Une fois correctement positionné, celui-ci revient automatiquement en position fermée.
5 - Déroulage du câble	Sur les axes prévus à cet effet, le câble peut être directement déroulé depuis le rack. Les bagues permettent la rotation de l'axe tandis que les colliers maintiennent le touret en position.

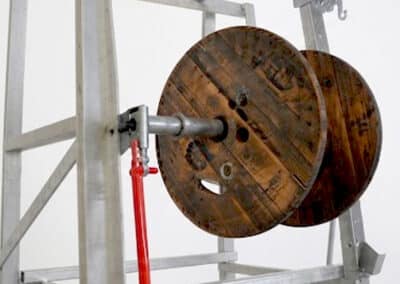

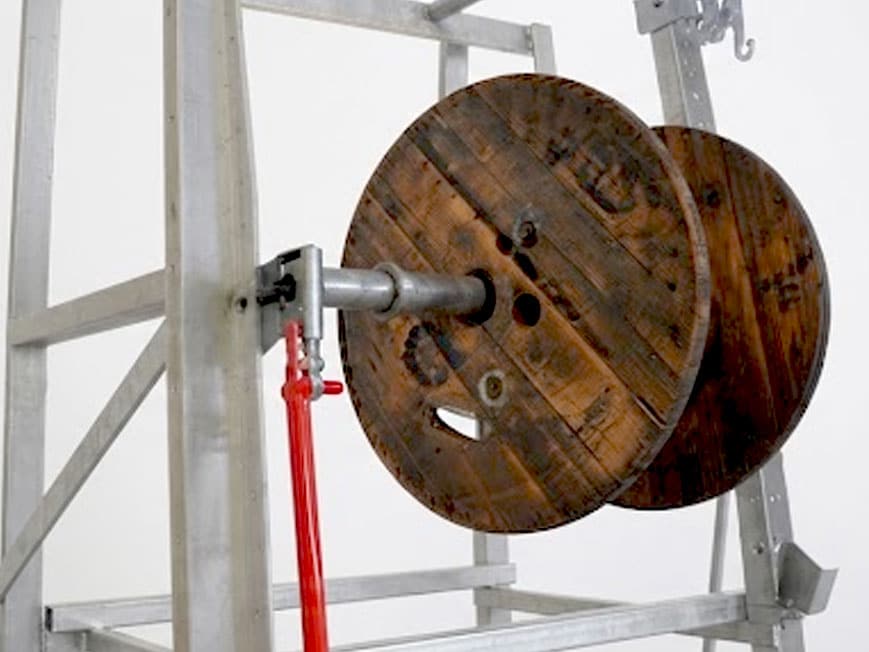

6 - Déverrouillage du touret	Lorsqu'un touret doit être remplacé, l'opérateur actionne uniquement le système de sécurité de la position concernée. Selon la configuration, cette opération est réalisée à l'aide de la tige.
7 - Déchargement et remplacement	Le touret est retiré avec son axe puis remplacé. Les autres tourets peuvent rester verrouillés sur leurs supports pendant l'opération de manutention.
