Dérouler et dévider

Portiques modulaires de dévidage de fûts de fils

Box Up

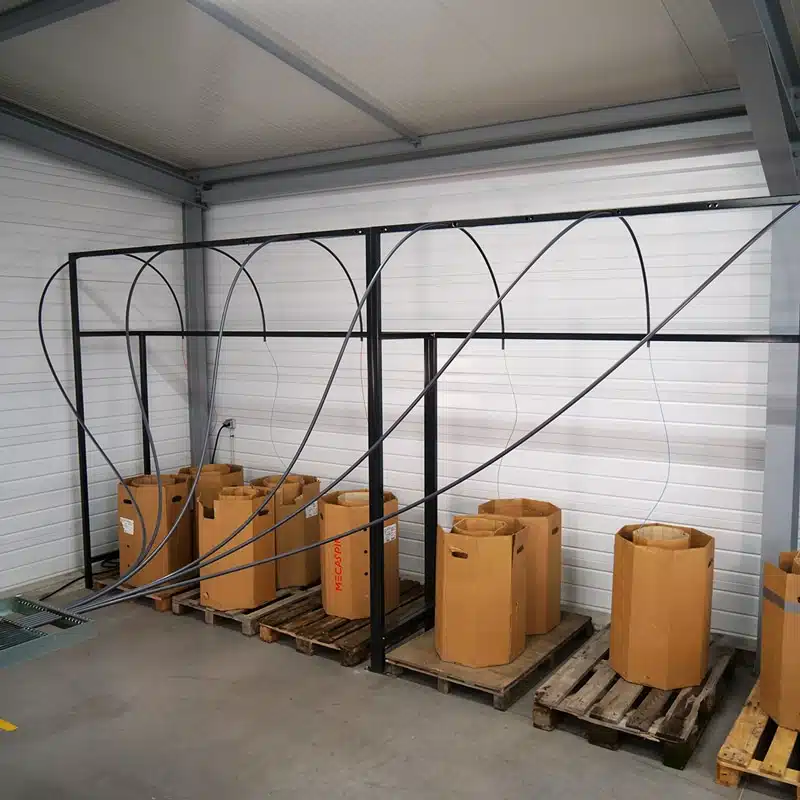

Le portique Box’up permet de dévider à haute vitesse des fûts de fils de plusieurs références. Regroupées sous une même structure, il permet d’assurer la mise à disposition de chaque référence à un technicien, notamment lorsqu’un nombre important de références est utilisé.

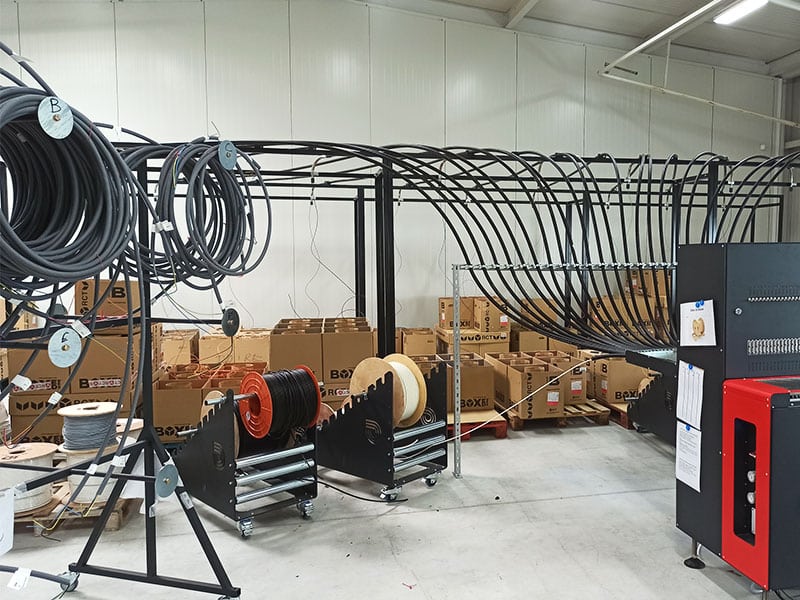

Box Up - Portique de dévidage de fut et bobine de fils | Mecaspin

Portique de dévidage de fils - Réalisations | Mecaspin

zoom-portique-devidage-equipement-peripherique

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

Le portique Box’Up est réalisé en tube d’acier mécano-soudé d’épaisseur 3 mm et de largeur 40 mm, de hauteur 2,20 m, il est peint en gris anthracite. Box’up est conçue pour être ancrée directement au sol et livrée en kit. Son assemblage peut être réalisé par une seule personne à l’aide de la notice de montage et d’un système de fixation par vis.

La structure intègre des colliers de maintien, des coudes en acier et des supports pour tubes de passage. Les tubes sont maintenus par le portique puis regroupés vers un passe-fil central, permettant de présenter les différents fils au technicien. Chaque portique est dimensionné pour accueillir jusqu’à 6 fûts ou 3 palettes.

Informations techniques

Caractéristiques	Box'Up
Structure	Acier mécano soudé
Largeur de tube	40 mm
Epaisseur de tube	3 mm
Fixation	Ancrage au sol par goujonnage
Couleur	Gris anthracite
Hauteur	2,20 m
Capacité par portique	6 fûts ou 3 palettes
Capacité par implantation	Jusqu’à 12 portiques, soit 72 fûts
Guidage	Coude en acier
Assemblage	Livré en kit
Regroupement des fils	Présentoir passe fils centralisé

Avantages clés

01. Dévidage fluide

Dévidage sans à-coups à haute cadence. Evite la formation de noeuds de cravate sur le fil durant le dévidage.

02. Installation modulable

Portiques modulables selon le nombre de fûts à dévider. Portiques modulables pour dévider des fûts unitaires ou des palettes de fûts reliés.

03. Stockage des fûts

Les fûts sont directement stockés à l’emplacement où ils sont dévidés. Optimisation de l'espace disponible de l’atelier.

Les options

Options – Module de détection de présence de fils et de câbles

Détecteur de fin de fil qui alerte automatiquement le technicien d’une fin de bobine.

Options – Présentoir passe-fils

Le passe-fils vous permet de séparer et de mettre à hauteur les fils électrique avant l’entrée du système de filage. Le passe-fils est un équipement qui se place au niveau de l’entrée fils de la machine de filage. Son rôle est d’organiser et de réduire la manipulation des différents fils et de les mettre à hauteur par l’opérateur. Placé entre les box électriques et la machine de filage, il est composé d’une plaque d’orientation en matière plastique épaisse et d’un socle acier. Il permet un déroulement optimal des fils électriques afin d’éviter que les fils ne s’emmêlent.
