Mesurer et couper

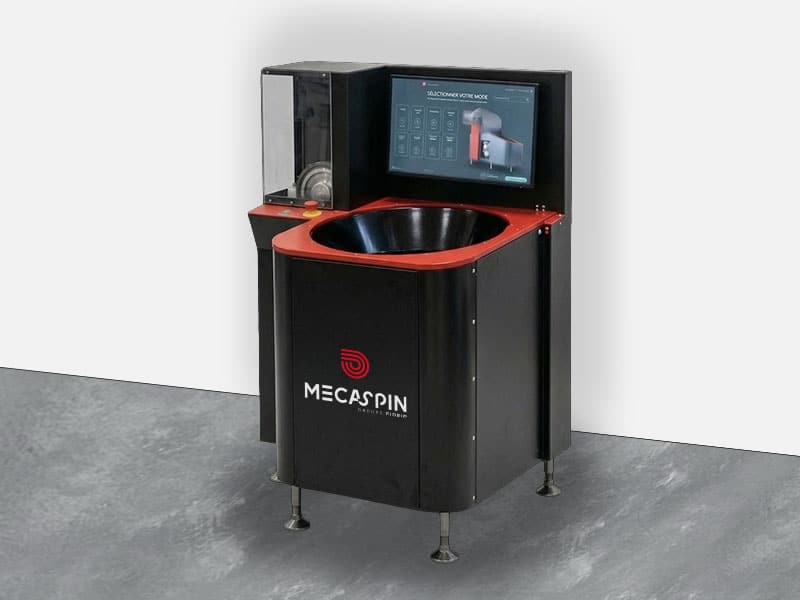

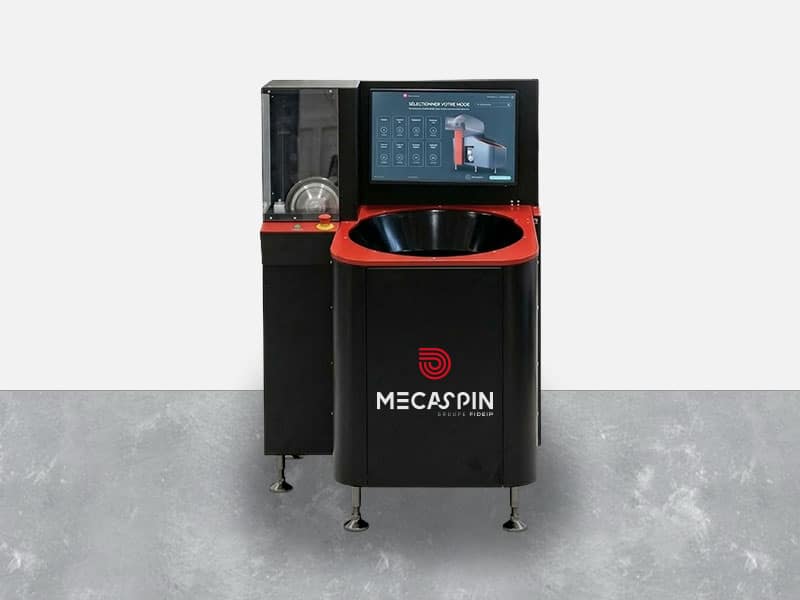

Machine de mesure et de coupe de câble semi-automatique

LN 02

La LN02 est une machine semi-automatique dédiée à la mesure, à la coupe et à la mise en couronne de câbles ou de tubes de 0,5 à 35 mm². Pilotable depuis son écran tactile ou par fichiers de production, elle atteint une vitesse de mesure de 2,6 m/s et traite des longueurs allant jusqu’à 100 m, ou 250 m avec la LN02+. Le marquage par étiquette ou jet d’encre facilite l’identification et la standardisation de chaque couronne.

LN02 - Machine de mesure et de coupe de câble semi-automatique | Mecaspin

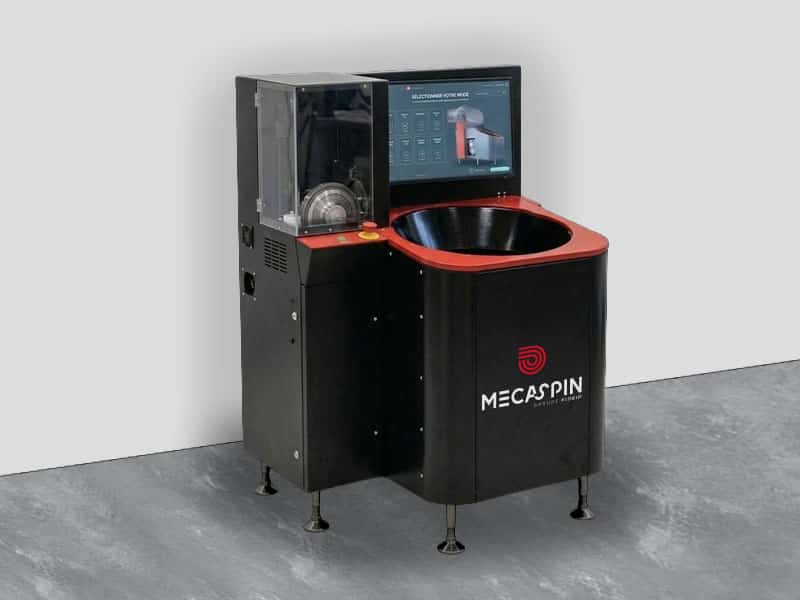

Entrée câble à gauche ou Entrée câble à droite

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

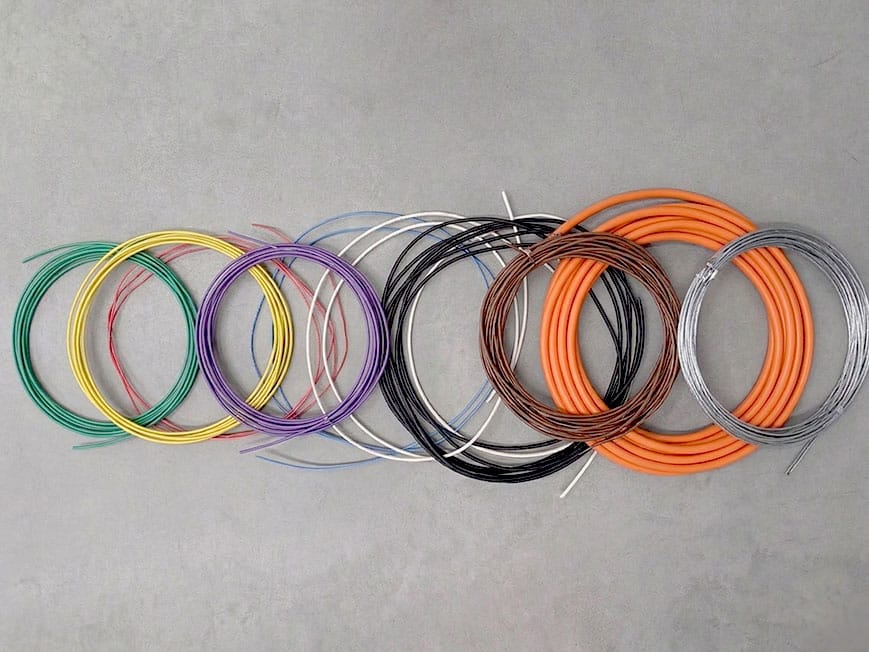

LN02 est une machine de coupe et de couronnage de câbles dédiée à la préparation des longueurs en atelier. Elle permet la mesure, la coupe et la mise en couronne de câbles ou de tubes de manière automatique pour des sections allant de 0,5 mm² à 35 mm².

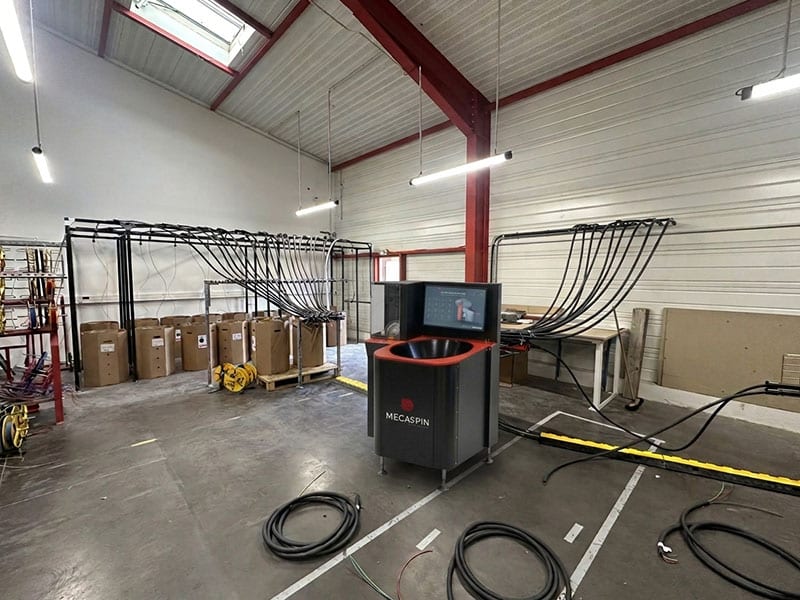

Conçue de manière compacte et robuste en acier mécano-soudée, elle s’intègre facilement dans un environnement de production.

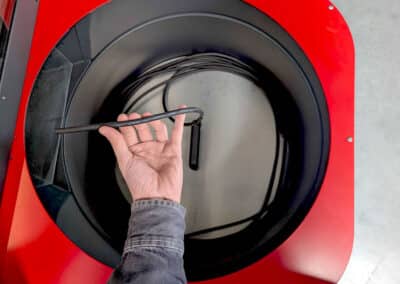

Via son écran tactile 22’, la production peut être pilotée de façon manuelle ou par lecture de fichiers réalisés en amont par le bureau d’étude. Les informations relatives à la longueur, au chantier ou au projet peuvent être repérées sur le câble à l’aide d’une étiquette, ou d’un marquage à jet d’encre.

Le système apporte de la précision, de la cadence, du confort et de la standardisation aux professionnels du câble.

Comparatif de la gamme

Caractéristiques	LN02	LN02 +
Dimensions (L x P x H) (cm)	90 x 85 x 170	105 x 100 x 170
Diamètre de bol de couronnage (cm)	55	70
Sections compatibles	0,5 mm² à 35 mm²	0,5 mm² à 35 mm²
Marquage sur câble	Etiquette ou jet d’encre	Etiquette ou jet d’encre
Orientation du câble	Orientation droite ou gauche	Orientation droite ou gauche
Précision de mesure	99,8 %	99,8 %
Capacité de coupe	Jusqu’à 2x35 mm²	Jusqu’à 2x35 mm²
Vitesse de mesure	2,6 m/s	2,6 m/s
Longueur maximum de coupe	Jusqu’à 100 m	Jusqu’à 250 m
Conditionnement du câble	Couronne	Couronne
Alimentation électrique	230 V monophasé / 50 Hz	230 V monophasé / 50 Hz
Alimentation pneumatique	5 Bars	5 Bars

Avantages clés

01. Polyvalence

Coupe de câble toutes sections de 0,5 à 35 mm². Coupe de tube souple toutes sections.

02. Ergonomie

Mesure, coupe et couronnage automatiques. La LN02 peut être équipée d’une imprimante d’étiquettes ou d’un module d’impression jet d’encre sur câble. Le bol peut contenir jusqu’à 100 coupes.

03. Simplicité

Prise en main ultra rapide, aucune formation n’est nécessaire. Lecture automatique de fichiers afin de réaliser des lots de coupes prédéfinis. Module intégré de gestion des stocks automatique.

Mode opératoire / Fonctionnement

1	Charger un fichier de production ou lister les coupes à réaliser
2	Placer le câble dans le système de mesure
3	Lancer le cycle en pressant le bouton vert
4	La machine mesure, coupe puis couronne le câble

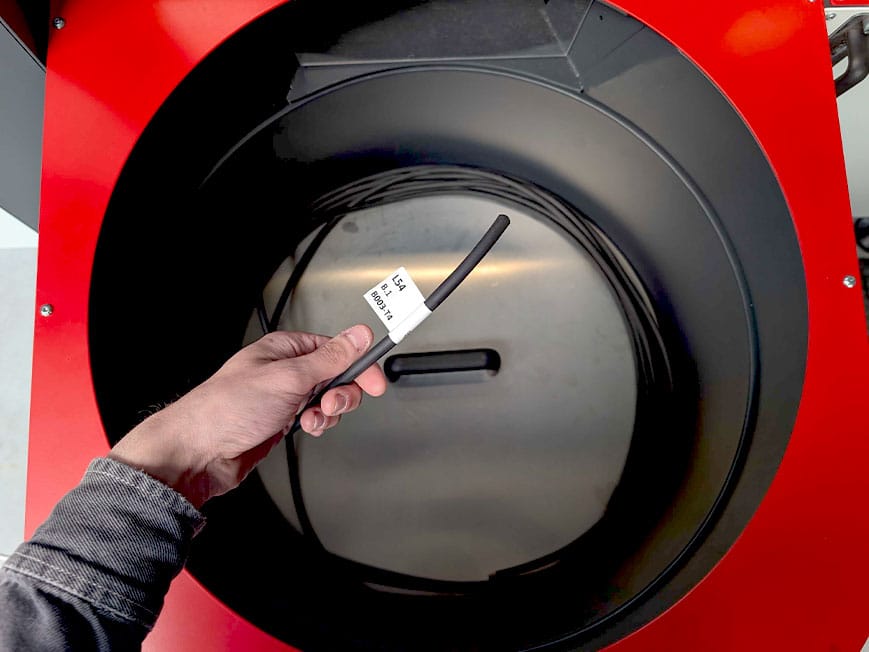

5	Appliquer l’étiquette d’identification éditée sur la couronne
6	Ranger le câble préparé à son emplacement prévu
7	Poursuivre la production
