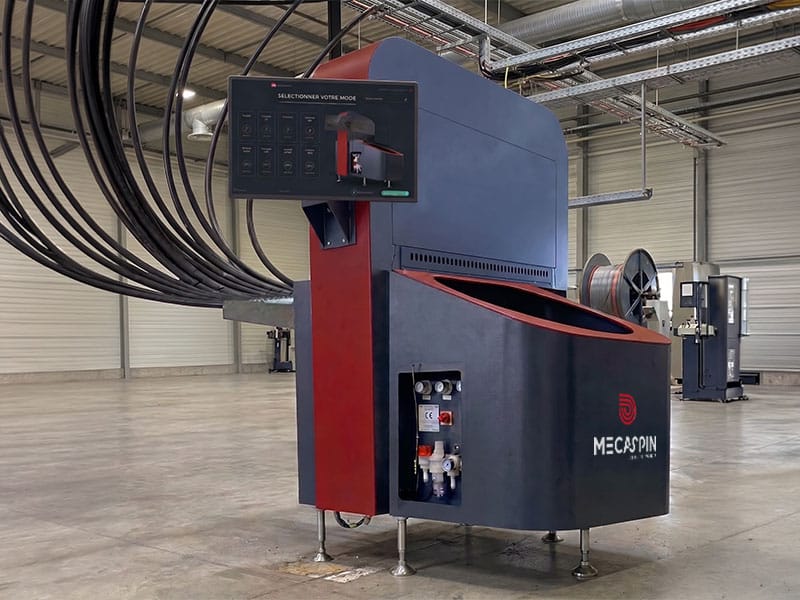

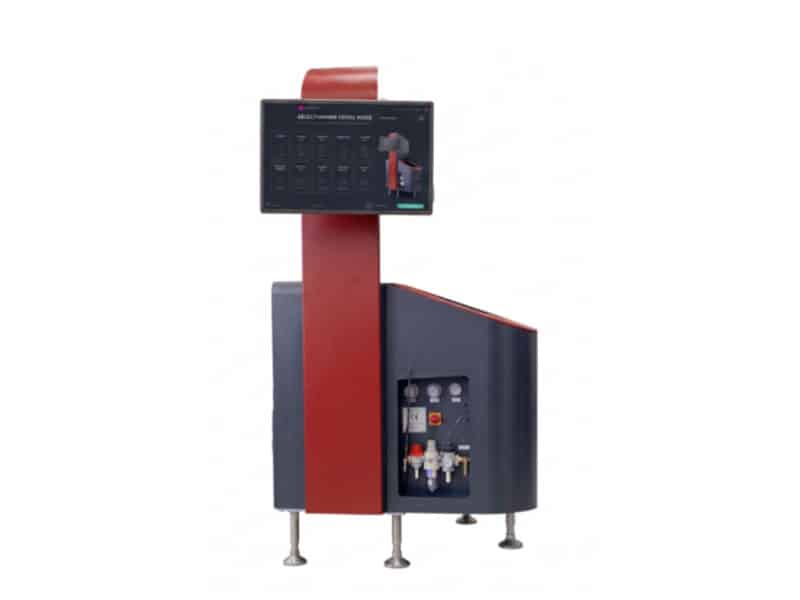

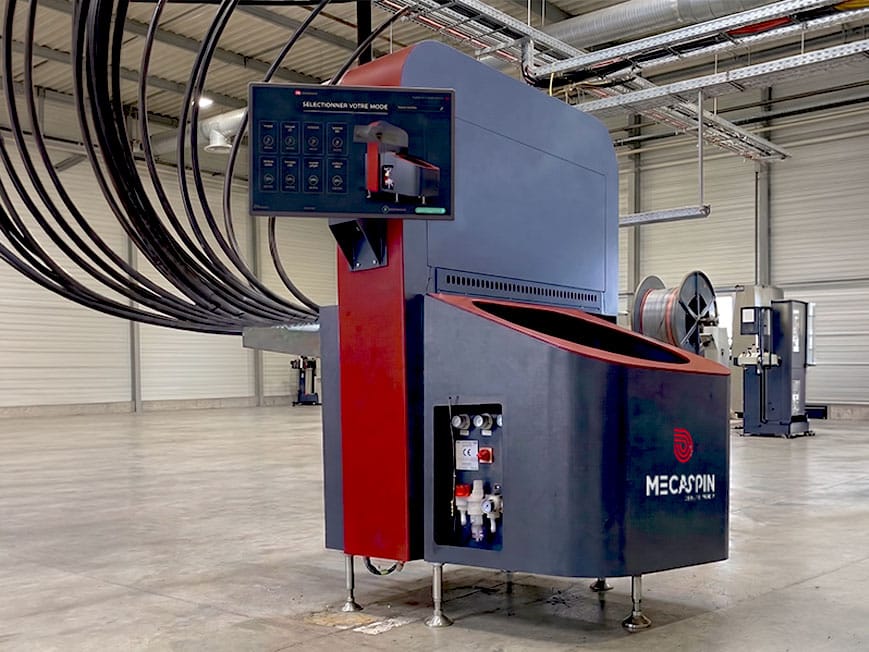

Machine de mesure et de coupe de câble automatique
LN 03
La LN03 est une machine automatique de mesure, de coupe et de mise en couronne de câbles ou de tubes de 0,5 à 35 mm². Son sélecteur de 24 ou 40 voies choisit automatiquement le câble requis et permet d’enchaîner jusqu’à 200 coupes sans intervention. Pilotée depuis un écran tactile ou par fichiers de production, elle réduit les erreurs, automatise la gestion des stocks et assure une production continue avec une prise en main rapide.
Vous souhaitez un équipement similaire ?
Caractéristiques techniques

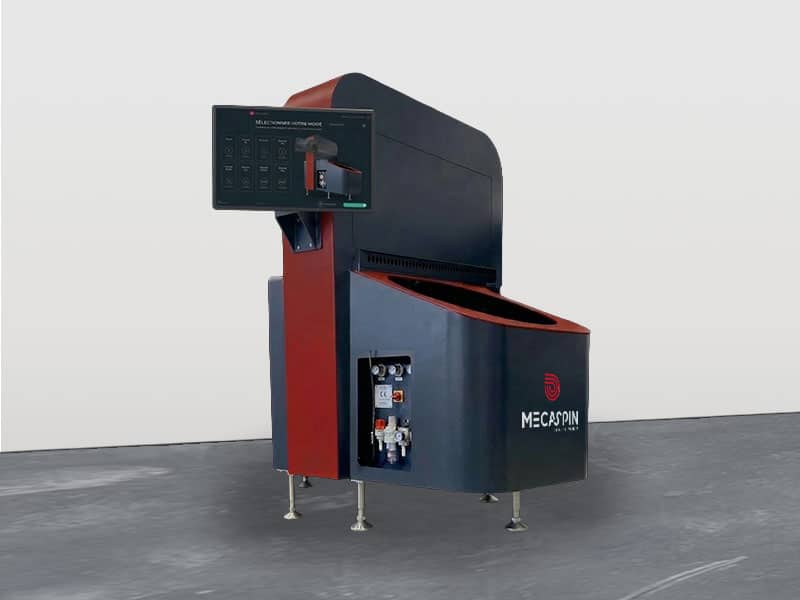

LN03 est une machine de coupe et de couronnage de câbles à sélection automatique, dédiée à la préparation de longueurs en atelier. Elle assure la mesure, la coupe et la mise en couronne de câbles ou de tubes, pour des sections de 0,5 mm² à 35 mm².
Les câbles sont préalablement chargés dans un sélecteur, permettant à la machine d’identifier et de sélectionner automatiquement le bon câble pour chaque coupe. Elle peut ainsi enchaîner jusqu’à 200 coupes sans intervention humaine, supprimant les erreurs et garantissant une production continue.
Compacte et robuste en acier mécano-soudé, la LN03 se pilote via un écran tactile 22’, en mode manuel ou automatique par fichiers. L’identification des câbles se fait par étiquetage ou marquage jet d’encre.
Équipée d’un fond de bol amovible, elle améliore le confort opérateur tout en apportant un haut niveau de productivité, de fiabilité et d’automatisation.
Comparatif de la gamme

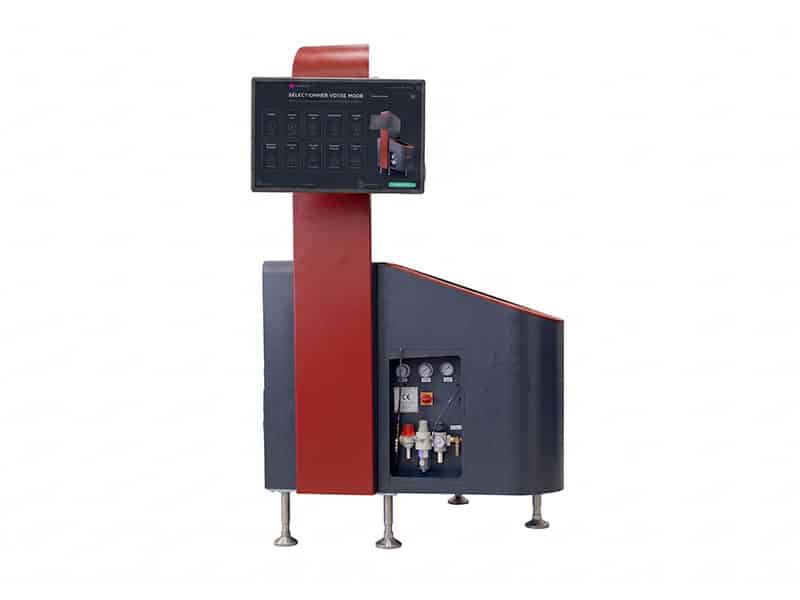

| Caractéristiques | LN03 | LN03 + |
|---|---|---|
| Sélection du câble | Automatique | Automatique |
| Dimensions (L x P x H) | 130 x 75 x 170 cm | 150 x 120 x 170 cm |
| Diamètre de bol de couronnage | 55 cm | 70 cm |
| Nombre de câbles admissibles | 24 voies | 40 voies |
| Sections compatibles | 0,5 mm² à 35 mm² | 0,5 mm² à 35 mm² |
| Marquage sur câble | Étiquette | Étiquette |
| Précision de mesure | 99,8 % | 99,8 % |
| Capacité de coupe | Jusqu’à 2x35 mm² | Jusqu’à 2x35 mm² |
| Vitesse de mesure | 2,6 m/s | 2,6 m/s |
| Longueur maximum de coupe | Jusqu’à 100 m | Jusqu’à 250 m |
| Conditionnement du câble | Couronne | Couronne |
| Alimentation électrique | 230 V monophasé / 50 Hz | 230 V monophasé / 50 Hz |
| Alimentation pneumatique | 5 Bars | 5 Bars |
Avantages clés
01. Polyvalence
Coupe de câble toutes sections de 0,5 à 35 mm². Coupe de tube souple toutes sections.
02. Jusqu’à 40 câbles en magasin
Sélection automatique du câble à mesurer et couper parmi les câbles entrés dans le sélecteur. Magasin de 24 ou de 40 câbles disponibles. Les coupes à réaliser s’enchaînent les unes à la suite des autres sans intervention.
03. Simplicité
Prise en main ultra rapide, aucune formation n’est nécessaire. Lecture automatique de fichiers afin de réaliser des lots de coupes prédéfinis. Module intégré de gestion des stocks automatique.
Mode opératoire / Fonctionnement
| 1 | Charger un fichier de production ou lister les coupes à réaliser |
| 2 | Lancer le cycle |
| 4 | La machine sélectionne le câble, mesure, coupe puis couronne le câble |
| 5 | Appliquer l’étiquette d’identification éditée sur la couronne |
| 6 | Ranger le câble préparé à son emplacement prévu |
| 7 | Un nouveau cycle se lance automatiquement |
Les options
Options – Marquage par étiquette
Option – Remonté de bol

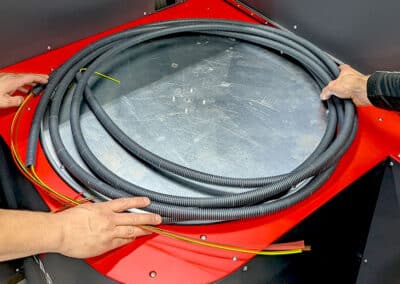

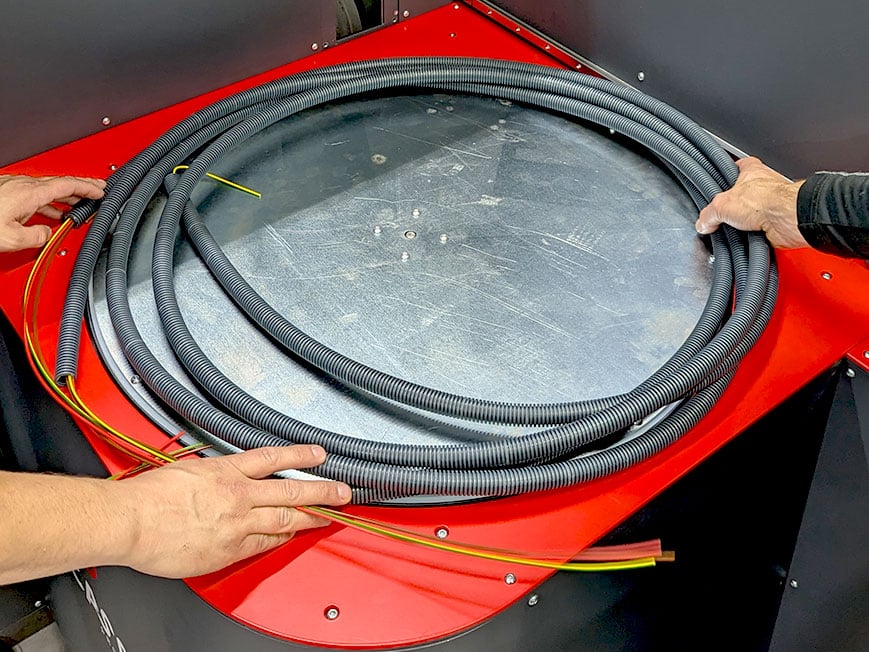

Remontée automatique du fond de bol
Option – Passe-câbles

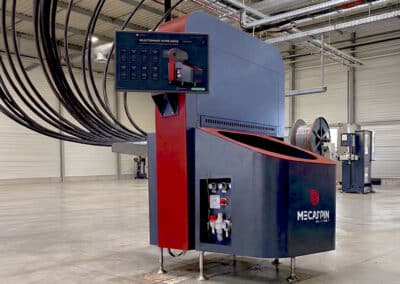

Distributeur de fourreaux passe-câbles
