Gerbeur polyvalent de manutention de bobines et tourets

PO’LIFT

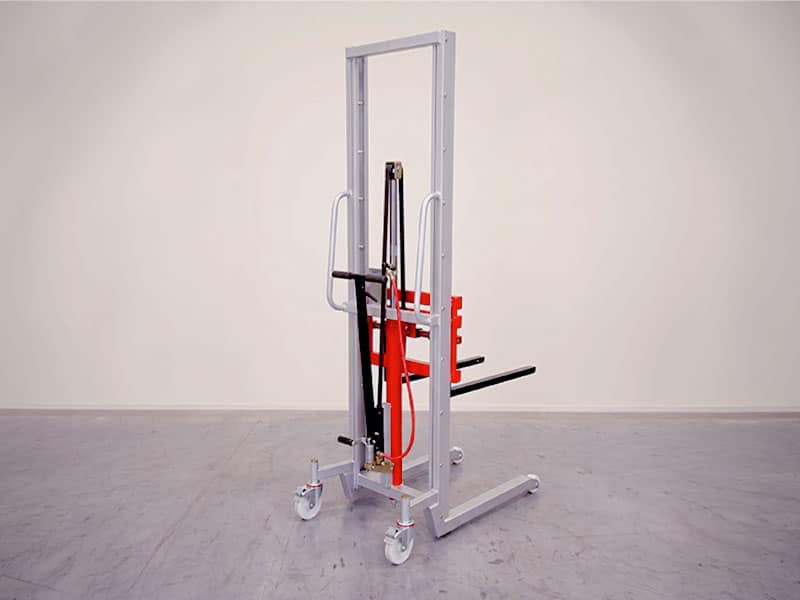

Le PO'LIFT est un gerbeur polyvalent spécialement adapté à la manutention des bobines de gaine et des tourets de fils ou câbles. Il permet de réaliser deux opérations avec un même équipement : lever les bobines de gaine à l'aide d'une potence équipée d'une grue à chaîne, ou lever et charger les tourets directement par leur axe grâce à un système de fourches dédié. Mobile et entièrement manuel, le PO'LIFT facilite l'approvisionnement des dévidoirs et équipements de production sans nécessiter d'alimentation électrique. Sa hauteur de levée jusqu'à 1 400 mm permet d'amener les consommables directement à leur position de chargement.

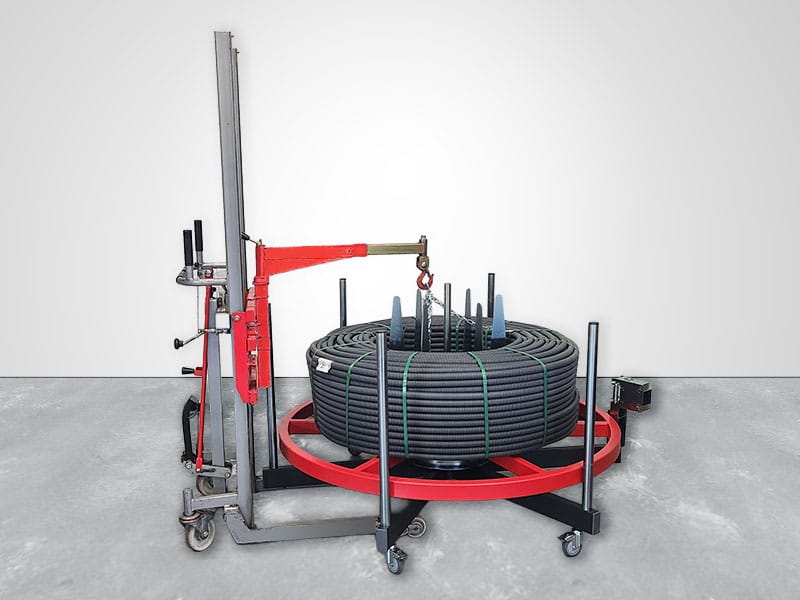

Gerbeur polyvalent de manutention de gaines et tourets - Po'Lift | Mecaspin

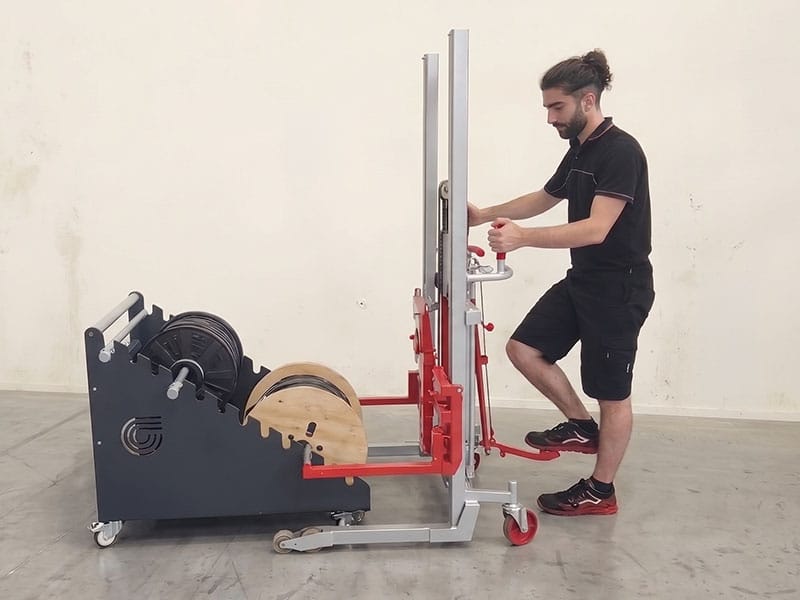

Manutention de tourets de fils électriques - Po'Lift | Mecaspin

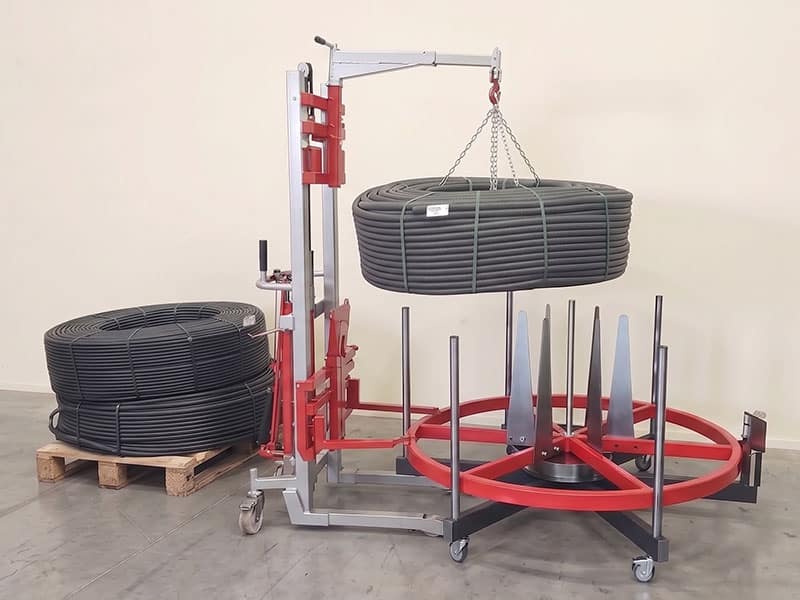

Chargement de gaines ICTA - Po'Lift | Mecaspin

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

Le PO’LIFT est constitué d’un châssis acier à géométrie variable, permettant un écartement de 400 à 800 mm. Sa structure mobile est équipée de roues nylon, avec roues arrière pivotantes et freinées.

Le système de levage permet d’atteindre une hauteur maximale de 1 400 mm. Selon la version, la montée de la charge est réalisée par une pompe hydraulique à deux vitesses commandée au pied ou par un système de levage électrique.

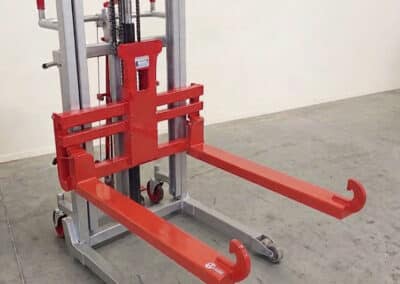

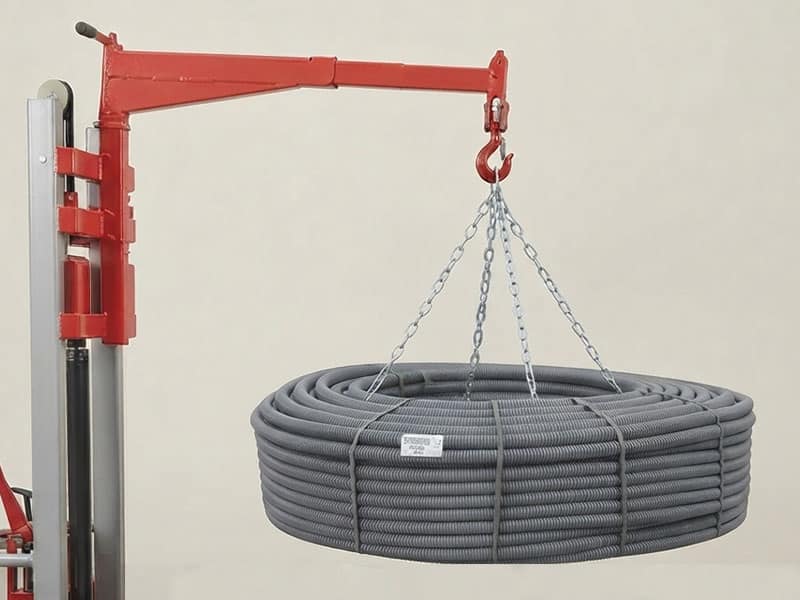

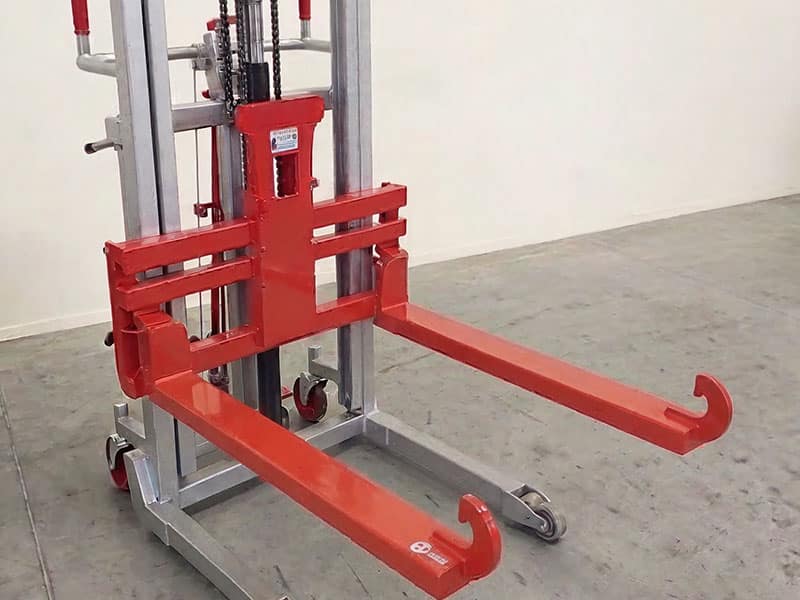

Deux configurations de manutention sont disponibles : une potence amovible à 3 positions destinée au levage suspendu des bobines de gaine, et un ensemble de fourches avec supports en V permettant de prendre directement l’axe des tourets

Détails techniques

Type d'équipement	Gerbeur polyvalent
Applications	Bobines de gaine / tourets
Charge utile maximale du gerbeur	300 kg
Hauteur de levée maximale	1 400 mm
Hauteur hors tout	1 765 mm
Largeur variable du châssis	400 à 800 mm
Modes de levage	Hydraulique manuel / électrique
Commande version manuelle	Pompe au pied à 2 vitesses
Roues avant	Boggies nylon Ø80 mm
Roues arrière	Pivotantes nylon Ø125 mm avec freins
Structure	Acier
Longueur des fourches	430 mm
Section des fourches	Tube carré 30 mm
Capacité maximale des fourches	300 kg à 350 mm des mâts
Capacité supports d'axe	120 kg max.
Potence	Amovible et pivotante
Positions de la potence	3 positions
Capacité potence – position 1	150 kg à 505 mm
Capacité potence – position 2	100 kg à 625 mm
Capacité potence – position 3	50 kg à 715 mm
Finition	Peinture industrielle

Avantages clés

01. Jusqu'à 300 kg de manutention des charges lourdes

Conçue pour une charge utile maximale de 300 kg. Structure en acier adaptée à une utilisation régulière en environnement industriel. Déplacement manuel sur roulettes pour transporter facilement les charges.

02. 2 configurations - Bobine de gaine et tourets

Bobines de gaine : levage suspendu grâce à la potence et au système de levage à chaîne. Tourets : prise directe de l'axe grâce aux fourches et aux supports en V dédiés. Changement d’outil rapide et simple.

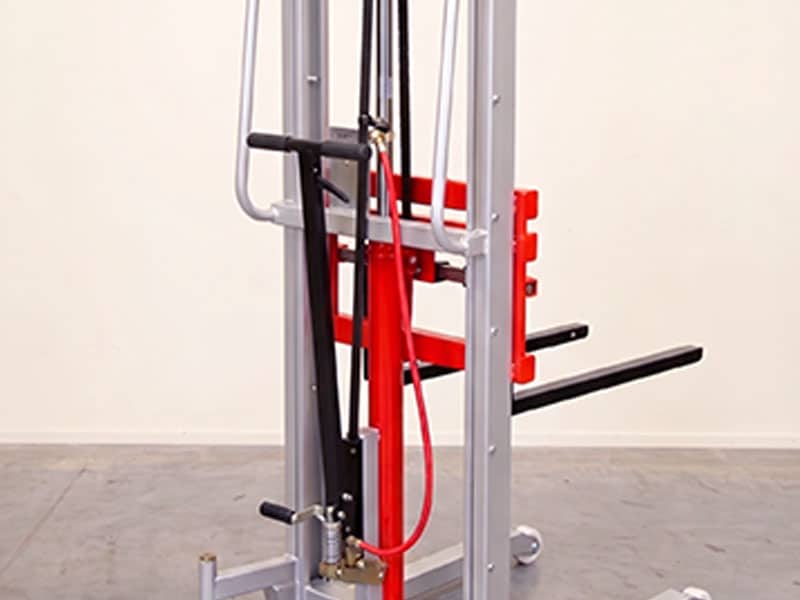

03. 2 modes de levage - Manuel hydraulique ou électrique

Manuel hydraulique : levée de la charge par pompe hydraulique actionnée à la pédale, sans alimentation électrique. Électrique : levée motorisée pour faciliter les manutentions répétitives et réduire l'effort de l'opérateur.

Mode opératoire / Fonctionnement

1 - Sélection de la configuration	L'opérateur équipe le PO'LIFT selon la charge à manutentionner : potence avec système de levage à chaîne pour les bobines de gaine, ou fourches avec supports d'axe pour les tourets.
2 - Positionnement	Le gerbeur est déplacé manuellement jusqu'à la charge. La géométrie variable du châssis peut être ajustée afin de faciliter son positionnement.
3 - Préhension de la charge	Pour une bobine de gaine, la charge est suspendue au système de levage à chaîne. Pour un touret, les supports viennent se positionner directement sous les extrémités de son axe.
4 - Levage de la charge	L'opérateur élève progressivement la charge à la hauteur souhaitée. Selon la version, la levée est réalisée par pompe hydraulique à pédale ou électriquement.
5 - Déplacement	Une fois la charge levée et sécurisée, le PO'LIFT est déplacé jusqu'au dévidoir ou à l'emplacement de destination.
6 - Positionnement	La hauteur est ajustée afin d'aligner précisément la bobine ou l'axe du touret avec son support de destination. Les roues arrière peuvent être freinées pour stabiliser le gerbeur.
7 - Déchargement	La charge est progressivement déposée sur son support. Le système de prise est ensuite libéré et le PO'LIFT peut être retiré.
