Aménagement d'atelier

Rack modulaire de stockage de couronnes de câbles

O'Rack

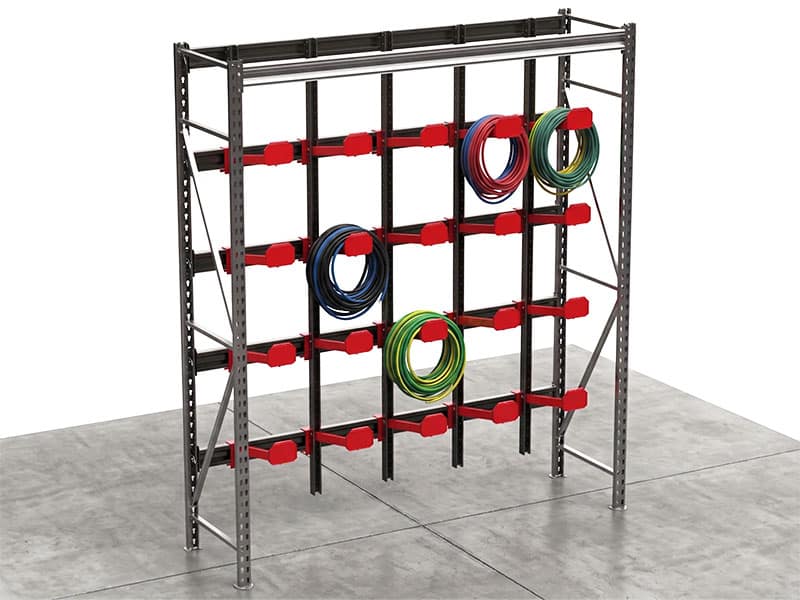

Le O'Rack est une solution de stockage spécialement conçue pour organiser les couronnes et chutes de câbles dans les ateliers et zones de production. Son stockage vertical permet de regrouper un grand nombre de références tout en limitant l'emprise au sol.
Chaque couronne est positionnée sur un bras individuel pour rester visible, identifiable et rapidement accessible par l'opérateur. La position des bras peut être adaptée aux différentes dimensions de couronnes afin d'exploiter efficacement toute la hauteur disponible.
Grâce à sa conception modulaire, le O'Rack peut être agrandi progressivement par l'ajout de nouvelles travées. Robuste et simple d'utilisation, il permet de structurer le stockage, gagner de la place et faciliter la gestion quotidienne des câbles.

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

Le O’Rack est constitué d’une structure entièrement en acier composée d’échelles verticales, de traverses et de bras individuels destinés à recevoir les couronnes de câbles.
Les bras sont positionnables en hauteur afin d’adapter le rack aux différents formats stockés. Une légère inclinaison vers la structure contribue au maintien des couronnes sur leur emplacement.

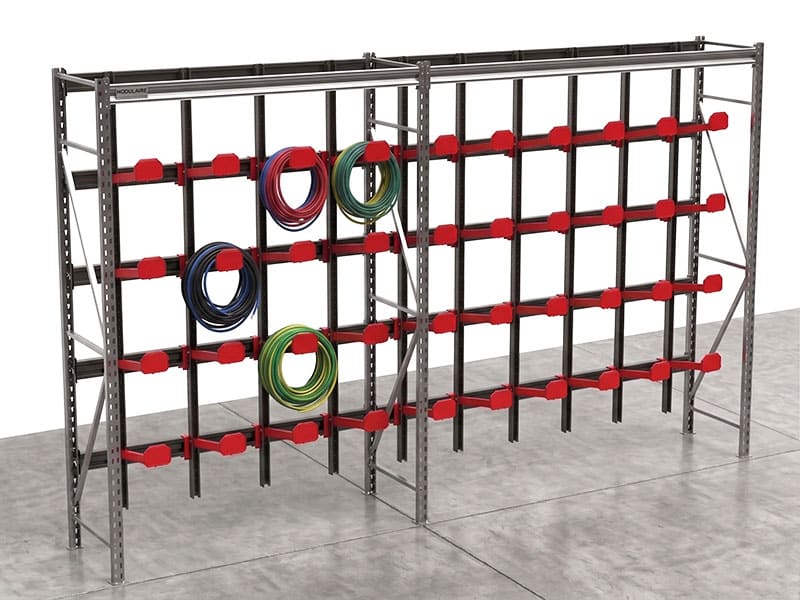

Sa conception modulaire repose sur une travée de départ, complétée par des travées supplémentaires partageant les montants existants. Des bras additionnels peuvent également être installés afin d’adapter la capacité et la configuration du rack aux besoins de l’atelier. La structure est prévue pour être ancrée au sol afin d’assurer sa stabilité.

Détails techniques

Équipement	O'Rack
Matériau	Acier
Hauteur	2 050 mm
Profondeur	600 mm
Largeur utile	2 000 mm
Largeur travée de départ	2 160 mm
Largeur travée suivante	2 050 mm
Rails verticaux / travée	3
Bras / travée	12
Charge maximale / bras	80 kg
Réglage des bras	Pas de 50 mm
Inclinaison des bras	+2°
Platine d'identification	120 × 80 mm
Configuration	Travée départ + travées suivantes
Installation	Fixation au sol
Livraison	Démonté

Avantages clés

01. Jusqu'à 80 kg / bras

Conçu pour une utilisation quotidienne en environnement industriel. stockage de couronnes, de pieuvres électriques et chutes de câbles de différents formats.

02. Réglage tous les 50 mm

Organisation personnalisable selon les diamètres des couronnes. Possibilité d'ajouter des bras et des travées selon l'évolution du stock.

03. Jusqu'à 2,30 m de haut

Davantage de références stockées sur une surface réduite. Chaque couronne dispose d'un emplacement clairement identifiable.

Mode opératoire / Fonctionnement

1 – Configuration	Déterminer la quantité, le diamètre et le poids des couronnes à stocker afin de définir le nombre et la position des bras.
2 – Réglage des bras	Positionner les bras sur les rails verticaux en adaptant leur hauteur aux dimensions des différentes couronnes.
3 – Identification	Identifier les différents emplacements ou références de câbles à l'aide des porte-étiquettes prévus sur les bras.
4 – Chargement	Positionner manuellement chaque couronne sur son bras de stockage en respectant la capacité maximale admissible.
5 – Stockage	Les couronnes restent séparées, visibles et directement accessibles pour faciliter leur identification et leur gestion.
6 – Prélèvement	Retirer la couronne souhaitée ou prélever la longueur de câble nécessaire selon l'organisation retenue dans l'atelier.
7 – Évolution	Ajouter ou repositionner des bras, ou compléter l'installation avec une nouvelle travée lorsque les besoins de stockage évoluent.
