Marquer et identifier

Module autonome d’impression jet d’encre sur câble

CabInk

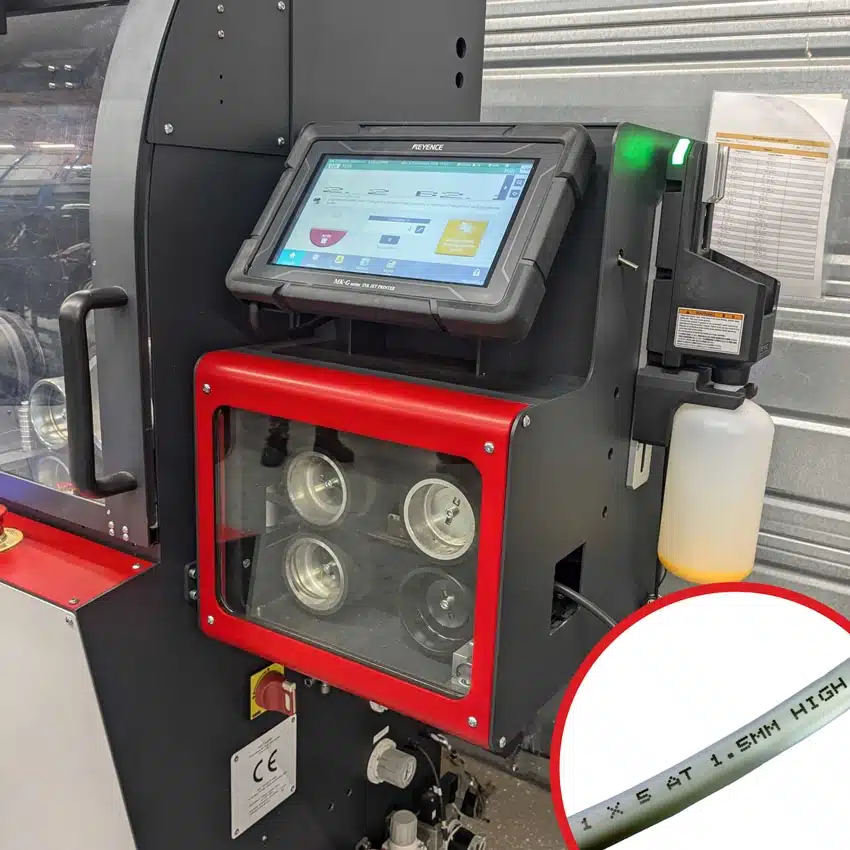

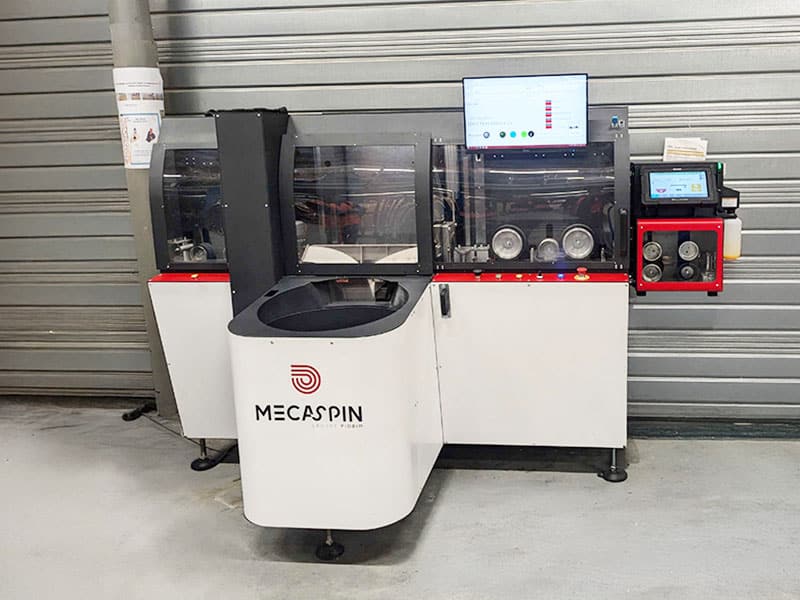

Ce module mécano-soudé, spécialement conçu pour s’adapter à notre machine de filage MS03, intègre une tête d’impression jet d’encre de haute qualité. Ce module est doté d’un écran tactile dédié qui facilite son utilisation. Il comprend également un système de nettoyage automatique de la tête d’impression pour assurer une maintenance minimale et une efficacité maximale. Pour une fiabilité accrue, le module est équipé d’une alimentation de secours par batterie, garantissant ainsi une continuité de service même en cas de coupure de courant.

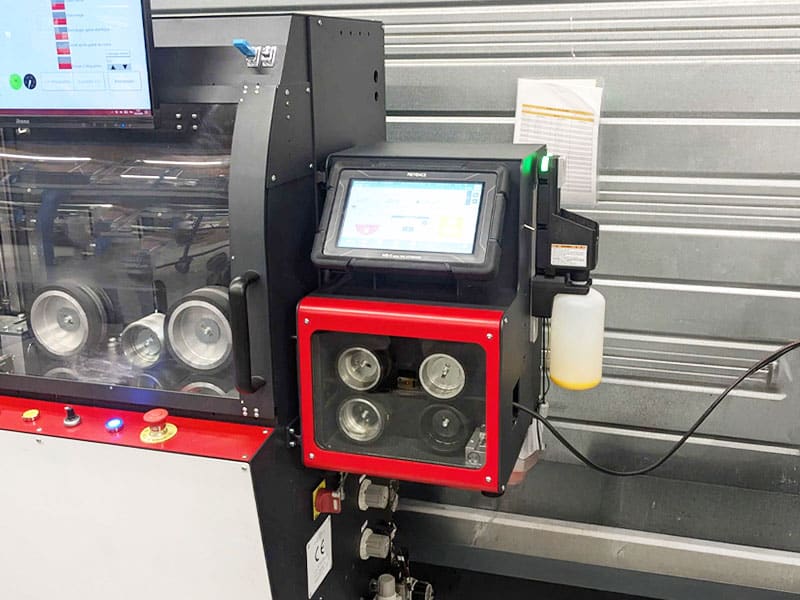

Module d'impression sur cable | Mecaspin

Module d'impression jet d'encre sur gaines et câble

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

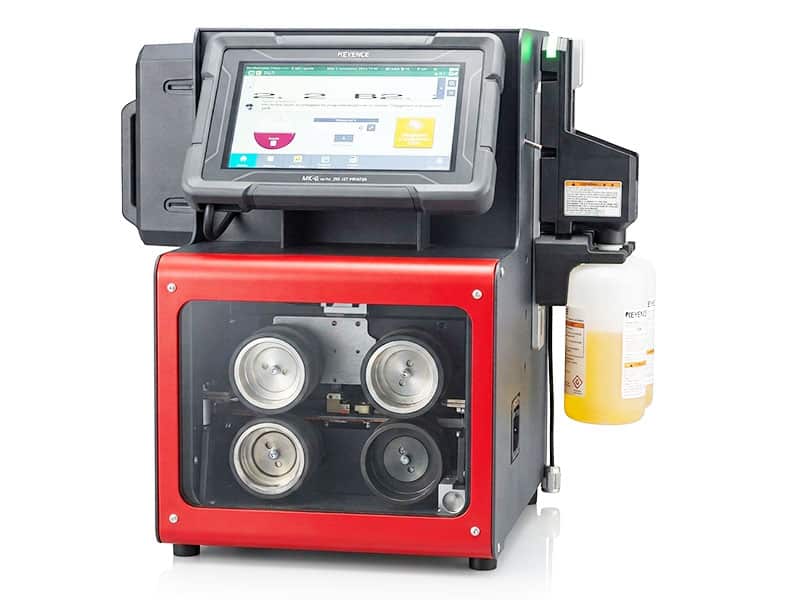

Cabink est un module mécanosoudé compact dédié à l’impression jet d’encre de nomenclatures d’identification directement sur les câbles.

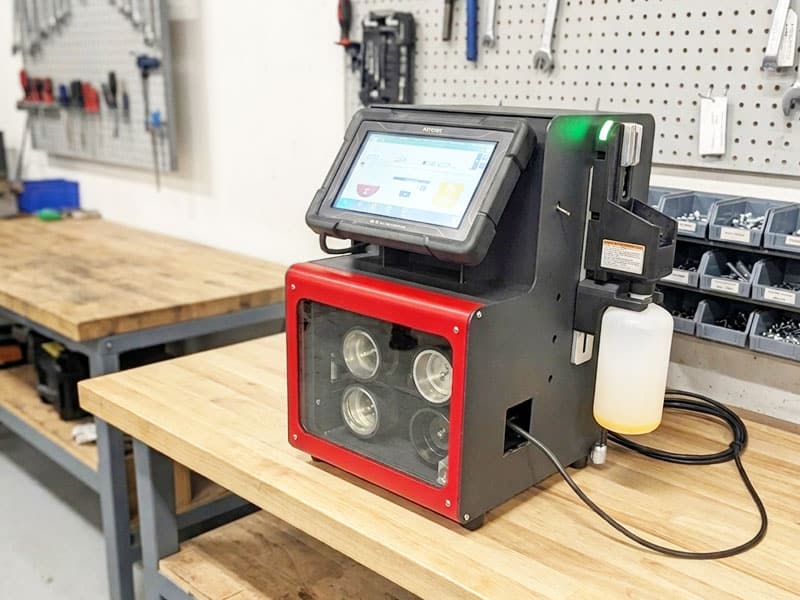

Le module Cabink est conçu pour être intégré à une machine existante ou être installé sur un établi pour un fonctionnement manuel. Le module est équipé d’un module d’impression jet d’encre Keyence MK-G et d’une tablette tactile de pilotage.

L’opérateur insère manuellement le câble dans le module, où il est guidé et maintenu dans l’axe d’impression. Lorsque le câble est tiré, le système détecte automatiquement le mouvement et déclenche l’impression. Cabink permet d’imprimer des informations alphanumériques telles que références, repères ou données chantier. Cabink améliore la traçabilité des câbles tout en réduisant les risques d’erreur et en augmentant la productivité.

Informations techniques

Caractéristiques	Cabink
Structure	Châssis mécanosoudé en acier
Dimensions (L x P x H)	500 x 500 x 550 mm
Couleur d’impression sur câble	Jaune ou noir
Mode de mesure de câble	Intégré en natif
Vitesse d’impression	2525 caractère/s
Mémoire interne	Jusqu’à 500 programmes
Hauteur de caractères	1 à 12 mm
Interface homme-machine	Tablette tactile + accès à distance réseau
Fixation	Sur table ou sur machine
Système d’impression	Module jet d’encre Keyence MK-G

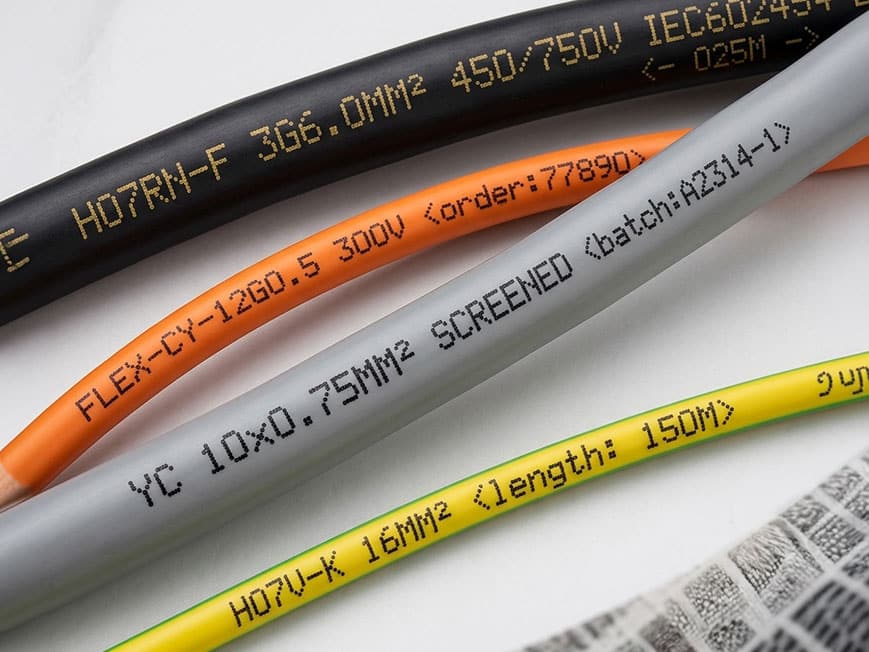

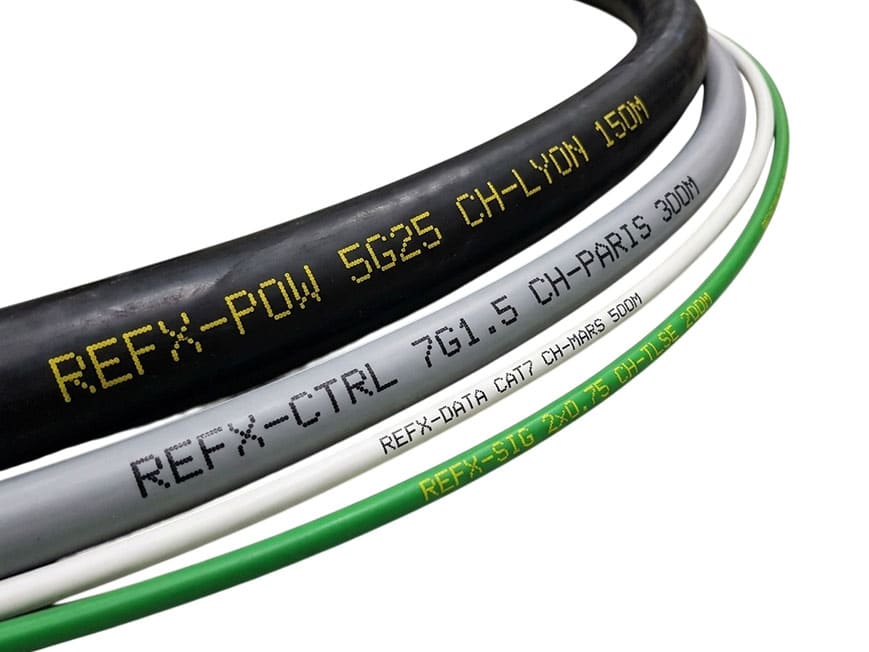

Type de marquage	Texte alphanumérique, codes barres, logos …
Mode de fonctionnement	Impression en continu
Sections compatibles	1 mm² à 35 mm²
Connectivité	E/S TOR, Ethernet, USB
Alimentation électrique	230 V monophasé / 50 Hz
Alimentation pneumatique	5 Bars

Avantages clés

01. Identification standardisée

Fiabilité d’identification de 100%.Respect des normes industrielles et traçabilité. Lisibilité constante et réduction des erreurs humaines. Harmonisation des process

02. Fonctionnement sur ligne ou en manuel

Fonctionnement indépendant, le marquage se déclenche quand le câble est tiré. Intégration rapide en plug and play sur une ligne de production existante. Fonctionnement autonome possible avec une traction manuelle du câble.

03. Marquage rapide

Vitesse d’impression jusqu’à 5 m/sImpression en continu sans arrêt de ligne. Cadence adaptée aux vitesses industrielles élevées.

Mode opératoire / Fonctionnement

	Fonctionnement manuel	Fonctionnement sur ligne
1	Charger un programme prédéfini via la tablette tactile	Charger le dossier de production dans l’unité de pilotage de la ligne
2	Insérer le câble dans la marqueuse	La marqueuse charge le programme correspondant prédéfini (espacement, taille des caractères…)
3	Tirer le câble sur la longueur souhaitée, la marqueuse affiche la longueur tiré en temps réel	Insérer le câble dans la marqueuse
4	Le câble est marqué au fur et à mesure que le câble est tiré	Le câble est marqué au fur et à mesure que le câble est tiré
