Enrouler & bobiner

Couronneuse/bobineuse semi-automatique

SPI 02

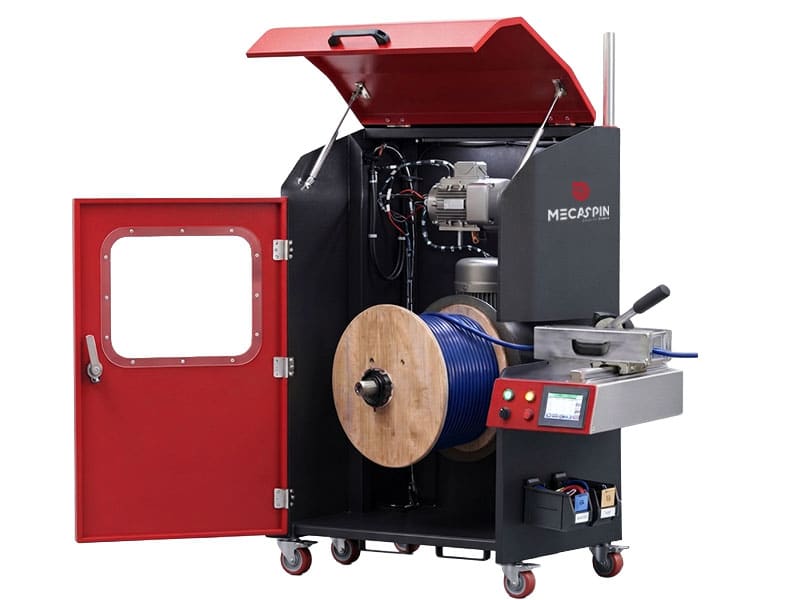

La SPI 02 est une couronneuse semi-automatique conçue pour mesurer et enrouler rapidement des fils et câbles. Son entraînement motorisé automatise la rotation tandis que l’opérateur conserve le contrôle du guidage du câble. La vitesse réglable jusqu’à70 tr/min permet d’adapter l’enroulement aux différentes sections travaillées. La métreuse intégrée assure le suivi de la longueur produite directement depuis le poste opérateur. Entièrement carénée et montée sur roulettes, la SPI 02 offre une solution sécurisée, mobile et polyvalente, capable d’enrouler directement sur touret ou de confectionner des bobines de câble.

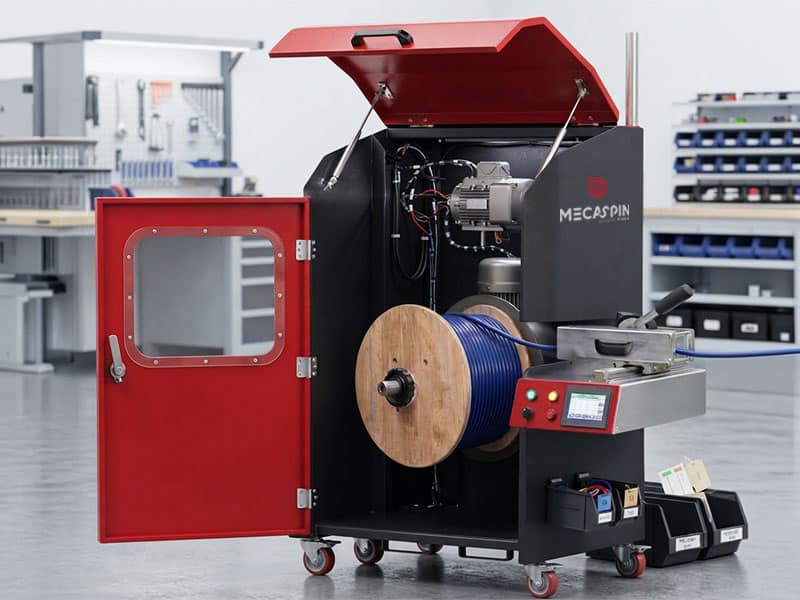

SPI 02 - Couronneuse Bobineuse semi-automatique - vue atelier | Mecaspin

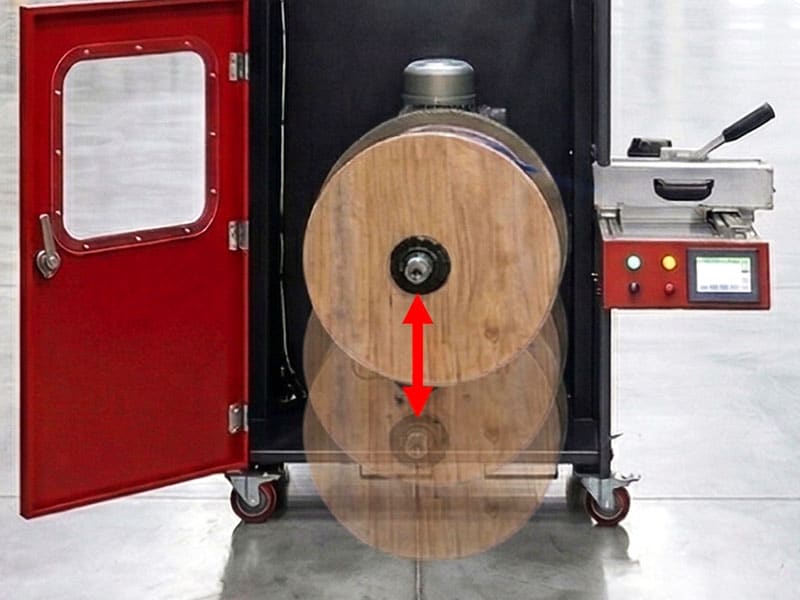

Assistance chargement de touret - SPI 02 | Mecaspin

Vous souhaitez un équipement similaire ?

Contactez-nous

Caractéristiques techniques

La SPI 02 est construite autour d’un châssis mécano-soudé entièrement caréné, intégrant l’axe d’enroulement, la motorisation et les éléments de commande. La zone de rotation est accessible par une porte frontale et un capot supérieur ouvrants.

L’entraînement est assuré par un motoréducteur de 0,37 kW piloté par variateur, avec une vitesse réglable de 0 à 70 tr/min. Le câble passe par une métreuse intégrée puis par un système de guidage manuel permettant sa répartition sur le support.

La machine accepte des tourets jusqu’à Ø600 mm, 350 mm de largeur et 70 kg. Montée sur 4 roulettes, elle peut facilement être déplacée et immobilisée sur son poste de travail.

Détails techniques

Référence	SPI02
Type	Couronneuse semi-automatique
Produits travaillés	Fils et câbles multi-sections
Enroulement	Motorisé
Guidage du câble	Manuel
Vitesse de rotation	0 à 70 tr/min
Puissance moteur	0,37 kW
Alimentation	220 V – 50 Hz
Mesure de longueur	Métreuse intégrée
Précision de mesure	0,99
Axe d’enroulement	Ø20 mm
Diamètre maxi. touret	600 mm
Diamètre intérieur mini.	100 mm
Largeur maxi. touret	350 mm
Poids maxi. touret	70 kg
Conditionnements	Touret / Bobine
Protection	Enceinte carénée
Mobilité	4 roulettes
Dimensions	1 400 × 1 400 × 1 030 mm
Poids	150 kg

Avantages clés

01. Jusqu’à 70 tr/min

Variation progressive de la vitesse par potentiomètre. Rotation motorisée avec guidage manuel du câble par l’opérateur. Contrôle de la longueur pendant l'enroulement avec une erreur de précision inférieure a 1%

02. Multi sections - Ø 2 à 30 mm

Conçue pour travailler avec différentes sections de fils et câbles, permettant de regrouper de nombreuses références sur une seule machine.

03. 2 modes d’enroulement - Bobine ou tourets

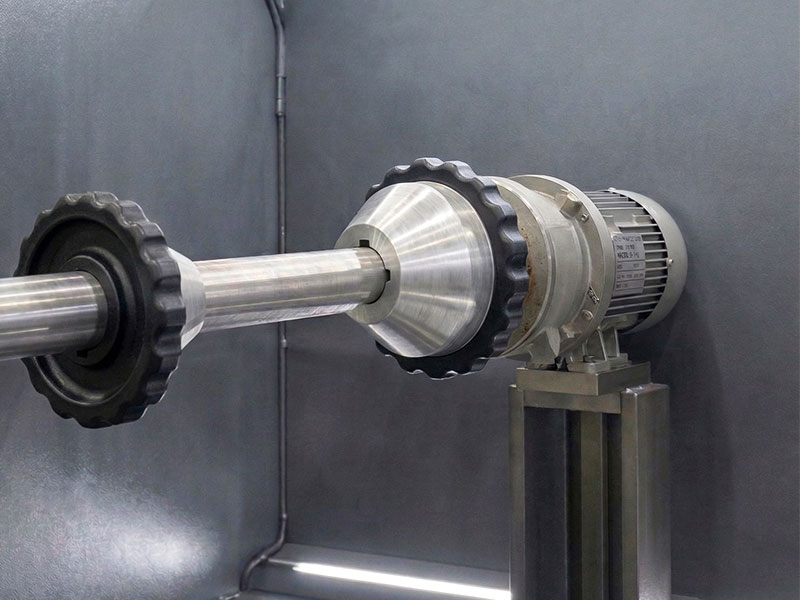

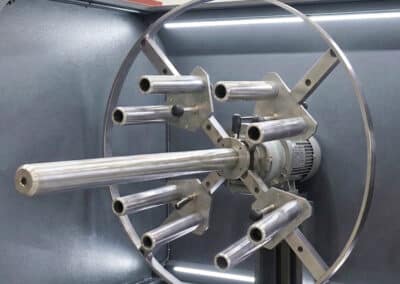

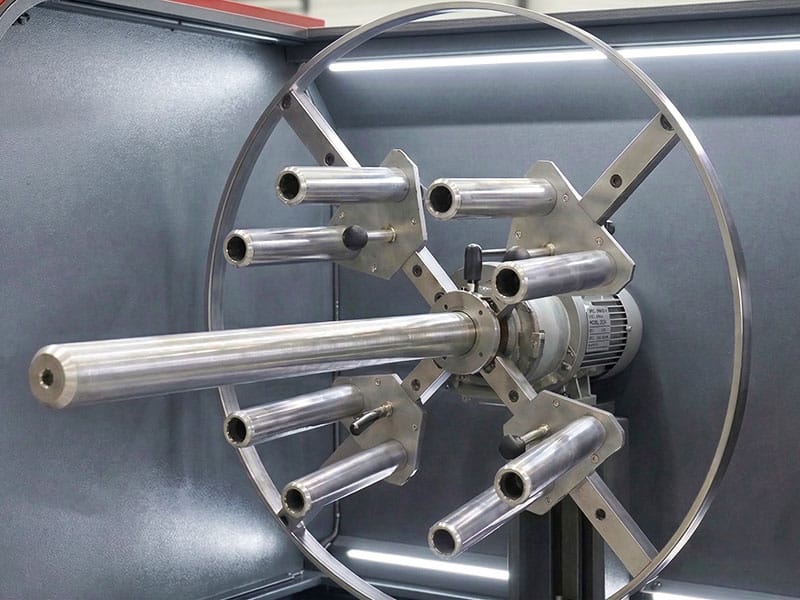

Sur touret : le câble est directement enroulé sur un touret installé et centré sur l’axe motorisé. En bobine : une tête de couronnage dédiée permet de former directement une bobine de câble, prête à être retirée et conditionnée.

Mode opératoire / Fonctionnement

1 – Installation	Ouvrir la protection et installer le touret ou la tête de couronnage sur l’axe motorisé.
2 – Mise en place du câble	Introduire le câble dans la métreuse et le système de guidage, puis fixer son extrémité sur le support d’enroulement.
3 – Paramétrage	Remettre la mesure à zéro et régler la vitesse de rotation adaptée au câble.
4 – Mise en sécurité	Refermer la zone d’enroulement avant le démarrage de la rotation.
5 – Enroulement	Démarrer l’enroulement et guider manuellement le câble afin de répartir régulièrement les spires.
6 – Contrôle	Suivre la longueur produite grâce à la métreuse et arrêter la machine lorsque la longueur souhaitée est atteinte.
7 – Déchargement	Couper le câble, ouvrir la protection et retirer le touret rempli ou la bobine terminée.
